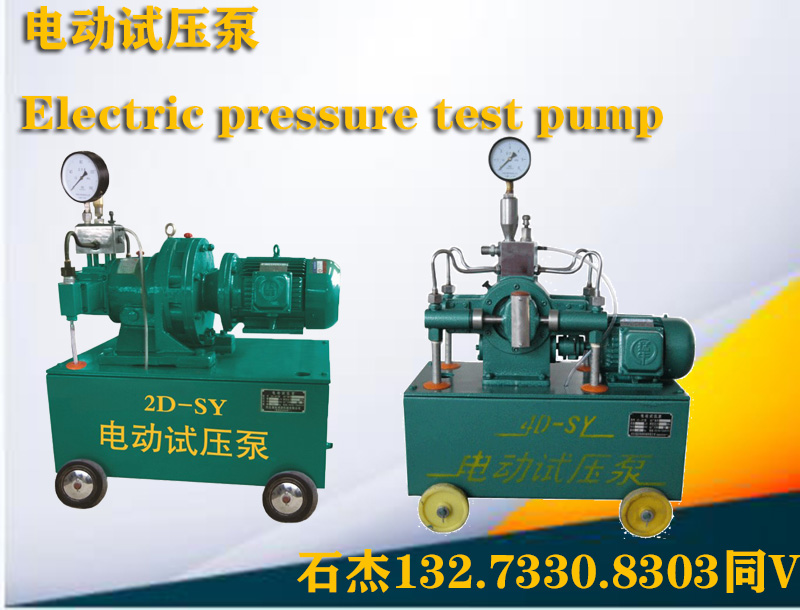

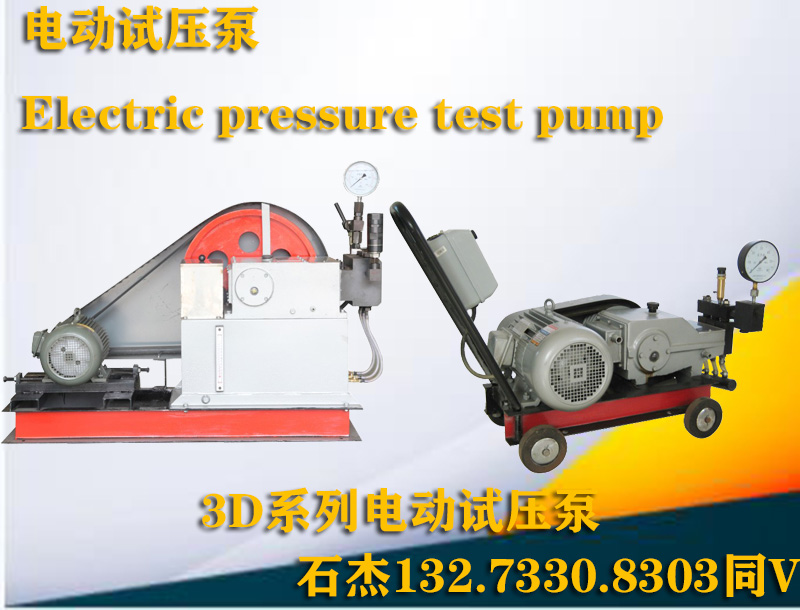

电动试压泵详细介绍

2024-05-11 54

展会日期	2024-05-11 至 2036-05-06
展出城市	衡水
展出地址	饶阳县新城区工业路
展馆名称	电动试压泵详细介绍
主办单位	饶阳鸿源机械有限公司
承办单位	饶阳鸿源机械有限公司

展会说明

管道水压试验装置，包括试验平台、电动试压泵、弯曲机构以及控制面板，弯曲机构包括电动转台、旋转板以及作用杆，将待试验管道移动到试验平台上，并置于两个作用杆之间，然后通过控制面板控制电动转台带动旋转板转动，使作用杆同步转动，作用杆在转动的过程中，可以对待试验管道的两侧进行推动，从而使待试验管道发生弯曲，在弯曲到一定程度后，停止电动转台的驱动，将试压泵一侧的出水接口与待试验管道的一端连接，并将待试验管道的另一端密封后，通过试压泵向待试验管道内部注水加压，**后通过试压泵上的压力表可以观察待试验管道的压力数据，从而可以获取真实弯曲状态下的管道水压试验结果。

权利要求书：

1.一种管道水压电动试压泵，其特征在于，包括试验平台、电动试压泵、弯曲机构以及控制面板，所述试压泵设置在试验平台上表面，所述试压泵一侧设置有与待试验管道连接的出水接口；所述试验平台上表面设置有安装槽，所述弯曲机构包括电动转台、旋转板、作用杆以及电动推杆，所述电动转台设置在安装槽中，所述旋转板与电动转台**面连接，并与试验平台上表面平齐，所述作用杆对称设置在旋转板上方，两个所述作用杆之间形成供待试验管道穿过的放置位，所述电动推杆设置在旋转板**面，其输出轴与作用杆相互离的外壁连接；所述控制面板设置在试验平台侧面，并分别与电动转台以及试压泵电连接。

2.根据权利要求1所述的一种管道水压试验装置，其特征在于，所述试验平台包括移动板以及动轮，所述动轮设置在移动板底面，所述安装槽设置在移动板上表面，所述控制面板设置在移动板侧面。
