美国UVI涡流自热压力调节器
Vortex Self-Heating Pressure Regulator
涡流自热压力调节器 （VPR）是一种非冻结压力调压器。 它可以防止未加热燃气降压时可能产生的冰堵。
简介
该调压器不但具有一般调压器的功能， 可将高压气流减压到所需的低压气流。而且， 它的涡流设计可将降压或减压的能量转化成“冷量”和“热量”两个部分。 这两部分能量在涡流燃气调压器的低压区共存，并在涡流管的出口处混合后再排放到下游气流管线中。但在与冷气流混合之前，一部分热气用于加热减压喷口。 因而， 有效防止了因燃气流减压而造成的冷凝或冰堵。
主要特点
节能环保： 利用燃气减压产生的涡流热加热减压口，无须使用电热管、电伴热带及热水套等外来热源
安全可靠： 整个系统全封闭运行，无任何安全隐患
免维护：系统无运动部件，无需维护。
适用范围广： 对任何质量燃气，皆可稳定运行且无冷凝![VPR-Mini-image1 [320x200].JPG](http://www.universal-vortex.com/Portals/5/VPR-Mini-image1%20%5B320x200%5D.JPG "VPR Mini")
安装方便：易于设计、安装或对现有系统进行改造
产品分类及应用
UVI为两种常见的天然气运行情况设计制造了不同的涡流自热压力调节器。
1. 恒压恒流
这一类情况较常见于小型燃气调压站。一般情况下， 它们具有较恒定的压力和流量。 针对这种应用， 涡流自热压力调节器有以下4种型号可供选择。由下表所述，它们在给定压力下 （700 PSI 或48Bar)）它们可提供不同的最大流量。 UVI可据客户的具体情况在涡流自热压力调节器的选型和组合方面提供技术支持和帮助。
VPR型号 | VPR流量@700psi (48bar) | VPR尺寸 Diameter x Length(inch) / 直径X长度(cm) | |
SCFH | Sm3/hr | ||
小型 | 2200 | 62 | 3x8 / 7.62x20.32 |
中型 | 4700 | 130 | 3x9 / 7.62x22.86 |
大型 | 7300 | 200 | 3x9 / 7.62x22.86 |
特大型 | 38500 | 1000 | 4x19 / 10.16x48.26 |
在调压站设计时， 象下图所示，这种调压站 通常含有一个上游保护监控阀（通常采用Fisher627M型）以控制下游燃气的压力。

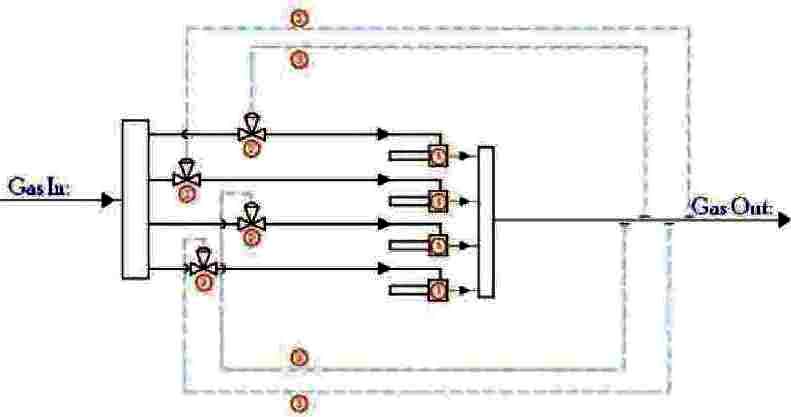

为满足不同流量的需要， 压力调压站可由多个涡流自热压力调节器组成。 每个涡流自热压力调节器可有各自的监控阀及不同的设定压力。带有4套涡流自热压力调节器的燃气调压站 的示意图如下：
2. 非恒压恒流
非恒压恒流情况经常出现在压缩天然气卸载过程中。 比如， 天然气罐车的卸载。 在此过程中， 天然气压力剧降可导致冰堵， 并且其压力和流量随着卸载而降低。
UVI为此类应用而专门设计了一种涡流自热压力调节器。无须外加热源或加装在线加热器， 该调节器可将非预热的天然气一次降压即可把压力从常见的3000 PSI（210kgf/cm2）降到常须的60-100 PSI （4-7 kgf/cm2）。 以下三款涡流自热压力调节器为不同流速而设计。UVI可帮助用户据其流量和压力变化选型和设计。标准型号的VPRS或为用户设计定制型的设备实际上可以提供无限容量的调压系统。UVI公司基于CNG调压系统需求而设计的VPRS系统既能满足客户理想的天然气泄放时间，也能满足客户在天然气减压时维持一个恒定的气流。
VPR-CNG型号 | VPR-CNG流量@3000psi (210kgf/cm2) | |
SCFH | m3/hr | |
小型 | 3300 | 93 |
中型 | 9500 | 269 |
大型 | 27700 | 784 |

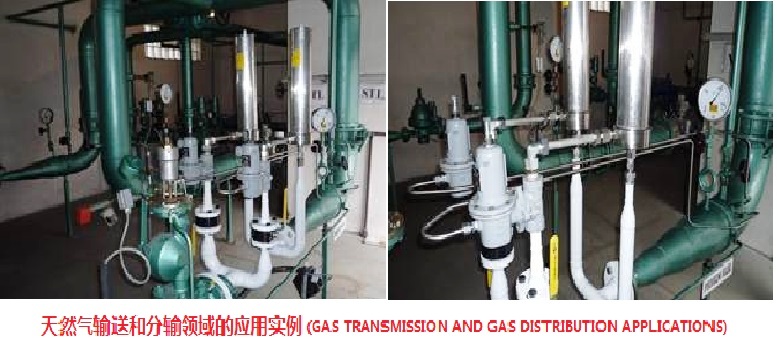

涡流调压在天然气输配领域的应用（GAS TRANSMISSION AND APPLICATIONS）

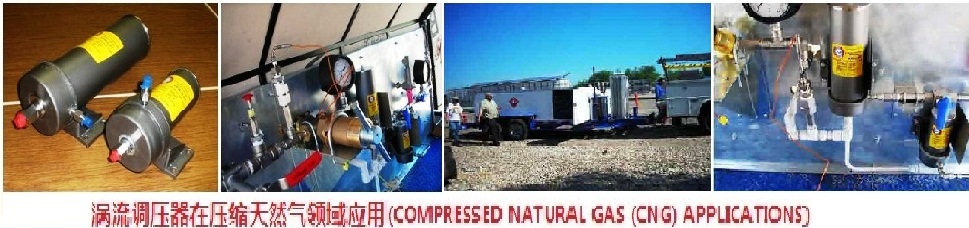

涡流调压在压缩天然气领域的应用【 (CNG) APPLICATIONS】
特殊设计的VPRS-CNG系统设备能一级无加热减压，将典型的CNG压力3000psi减到理想的下游压力（一般是60-100psi）
