概述
VRL5Y型系列熔断器适用于交流50HZ，额定电压至1140V，额定电流至1250A，额定分断能力至120KA，主要用于电气装置中作线路过载和短路保护（gG/gL);特别适用于电容屏配套使用，还可派生为半导体器件及其成套装置的短路保护（aR)以及电动机短路保护（am)，自投入市场以来，深受电力用户的好评！ 本系列熔断器符合国家标准GBI3539和国际电工委标准IEC60269
结构特点
由纯铜/银片（或丝）制成的变截面熔体封装于由高强度陶瓷制成的熔管内；熔管中充满经化学处理过的高纯度石英砂作为灭弧介质。熔体二端采用点焊与端板（或连接板）牢固电连接，组成刀行触头插入式结构。熔断器可带有熔断指示器或撞击器，当熔断时能显示熔断（指示器）或转换成各种信号以及自动切换电路（撞击器）。
主要规格及外形尺寸
|
产品型号
|
装配熔断体尺寸
|
额定绝缘电压（V）
|
额定电流（A）
|
外形尺寸（mm）
|
重量（g）
|
图号
|
|||||
|
A
|
B
|
C
|
D
|
E
|
H
|
||||||
|
VRL5Y-160/3
|
NT00/00C
|
690
|
10~160
|
145.6
|
99
|
103.4
|
35.5
|
35.8
|
86
|
446
|
41-1
|
|
VRL5Y-250/3
|
NT1
|
690
|
32~250
|
239
|
176
|
189
|
37.5
|
32
|
123
|
1434
|
41-2
|
|
VRL5Y-400/3
|
NT2
|
690
|
80~400
|
239
|
192
|
189
|
38
|
35
|
123
|
1950
|
41-2
|
|
VRL5Y-630/3
|
NT3
|
690
|
160~630
|
239
|
207
|
189
|
38.5
|
40
|
123
|
2505
|
41-2
|

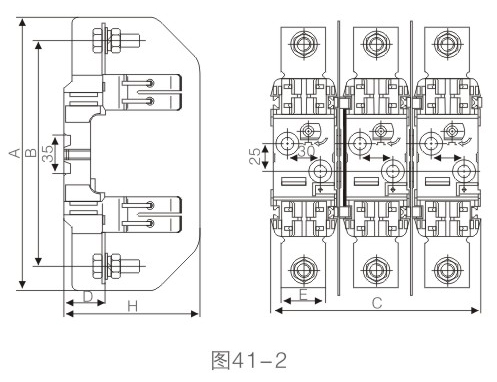

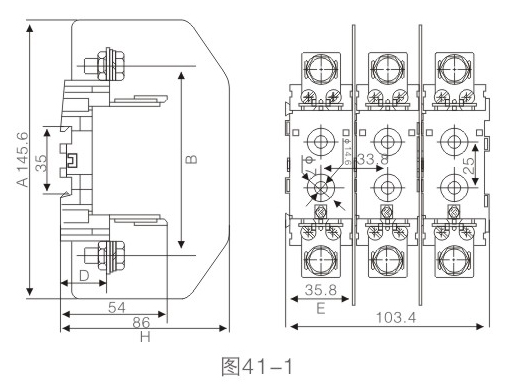

外形尺寸
