TB02B-BB8D/热保护器/温控器

TB02B-BB8D温控开关/温度开关/热保护器/温控器

   TB02-BB8D温控器产品导线为高质硅胶线，适合高温工作环境，该产品适用于分马力电机、塑封电机，由于过载堵转非正常状态下引起的过热保护，也适用于荧光灯、镇流器、变压器、家用电器等一般电气设备的过热保护，并可在二次线路中作热检测器用。电流、温度双重保护使电机保护更全面；微型化15.0mmx5.4mmx2.4mm  的设计易于安装；单断点速动结构确保使用的可靠性；严格的工艺制作确保双金属元件重复性，长期使用均能保持断开及复位温度的一致性。

2.1   Contact Forms    Normal Close

2.2   Ultimate Capacity of Contact ：12V-DC/4A, 24V-DC/3A, 115V-AC/3A, 250V-AC/2A

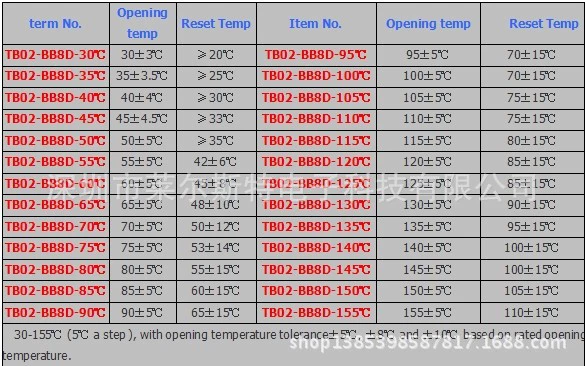

2.3   Rated Opening Temperature




2.4 RESET Temperature

   The RESET temperature is 70% of the rated opening temperature (integral multiple of “5” preferred), with the tolerance ±10℃, ±15℃ and ±20℃.

Remark: Custom design in Rated Opening Temperature and Rated Reset Temperature is available.

3 Installation Dimensions & External Dimensions (See Picture 1.)




4  Technical Specifications

4.1  Requirement of Terminal Tensile Resistance

 The connection of thermal protector can bear 20N static pull for 1 minute.

4.2  Dielectric Property ：500V/min。The contact of thermal protector 500V/min under thermal cut-out

4.3 Electrical Durability ：The electrical durability of thermal protector is 10,000 times.

  TB02-BB8D XXX℃                     TB05——product model

B- contact type :close     B－protector type: dual–function over temperature and short circuit protector

8－shell size model        D- low resistance      XXX℃——opening temperature

   充电电池组;罩极电机;交流马达和水泵;荧光灯镇流器;变压器;电加热器具;便携式电动工具;

    体积小,便于安装,内阻低,小于25 mΩ,速动型双金属片,反应速度快,寿命高达10000次以上
防真空浸漆工艺,电流温度双重保护,引线可根据要求定制,可替代SENSATA 4MM/6MM ,PEPI, ISUZU IP405/505等进口产品

产品尺寸

1、TB02-BB1D感温头(铁壳)12*5*2.4mm；

2、TB02B-BB8D感温头(塑壳)15*5*2.4mm

触点容量    10K(4A/12VDC 3A/24VDC 3A/120VAC 2A/250VAC)

动作温度    30~155℃
精　　度     ±5 ±3 ±1℃
内　　阻     小于25 mΩ
