WFS-200型粉碎型格栅机
WFS300型破碎格栅机
应用场合：
主要用于污水处理厂、污水泵站和料场可满足流量不太大的场合。污水中的颗粒随着污水进入转股，刀片将其切割成细小颗粒随流水进入下道工序。
特点：
1.刀片的优化设计，保证使用的寿命和高效的切割能力。
2.无股的设计，保证了过水的流量。
3.刀片之间的间隙6mm可有效的保证切割尺寸。
4.设备的使用性能高，主要是由进口的减速机或国贸的电机。
5.专业生产的机械密封系统，可长时间的工作在恶劣的环境中。

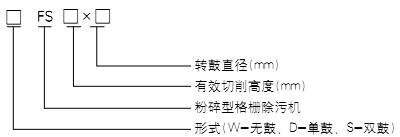

| 型号说明 |
相关参数：
厂家图片：
详情介绍
1、无鼓粉碎型格栅除污机采用无鼓结构，创新式设计，打破传统格栅拦截打捞模式，在水下直接对块状物进行粉碎处理，垃圾无需外运；
2、粉碎型格栅可采用全地埋式设计，大大改变了传统泵站工作环境差、噪音大、建设成本高、运行费用大等缺点，真正意义上实现了全地埋式无人值守。
|
型号
|
A
|
B
|
C
|
D
|
E
|
F
|
Q(m3/h)
|
N(kw)
|
|
WFS300
|
300
|
700
|
1320
|
250
|
400
|
180
|
320
|
2.2
|
|
WFS400
|
400
|
800
|
1420
|
250
|
400
|
180
|
420
|
2.2
|
|
WFS500
|
500
|
900
|
1520
|
250
|
400
|
180
|
550
|
2.2
|
|
WFS600
|
600
|
1000
|
1620
|
250
|
400
|
180
|
630
|
3.0
|
|
WFS700
|
700
|
1100
|
1720
|
250
|
400
|
180
|
760
|
3.0
|
|
WFS800
|
800
|
1200
|
1820
|
250
|
400
|
180
|
880
|
4
|
|
WFS900
|
900
|
1300
|
1920
|
250
|
400
|
180
|
970
|
4
|
|
WFS1000
|
1000
|
1400
|
2020
|
250
|
400
|
180
|
1150
|
4
|
注：异径管和法兰连接采用板式平焊法兰，其安装尺寸按GB/T9299-2000,PN1.OMPa配套。
| 组件材质 |
切割刀片和垫片：钛合金钢
轴：热处理六角型合金钢
底座和外壳：球墨铸铁
侧栏：优质碳素钢
密封面：碳化钨
橡胶件：丁睛橡胶
| 产品特点 |
1、整体式设计，外观紧凑、美观；
2、灵活的结构和安装选项，适应多种尺寸的渠道；
3、采用低转速运行，磨损率小，功耗低，选用双轴差速原理，实现强力、挤压粉碎；
4、特殊结构设计，具有极强的自净能力，不存在缠绕和杂物堆积；
5、稳定的水头损耗，保证上下游水深的稳定；
6、特别的传动结构使刀片等易损件更换方便，维护简便，降低了维护费用；
7、高强度合金或不锈钢刀盘，保证了设备工作的高效率和可靠性；
8、优化设计，保证极高的效率和较低的能耗；
9、可靠的保护系统，当设备发生过载时，能自动实现反转卸荷，重试三次仍不能排除时，则停机报警；
10、两栖电机，水陆两用。电机既能在室内、户外正常运行，又能适应水位突然升高时电机潜水使用；
11、自耦安装，检修方便。格栅在井下工作，采用自动耦合式安装，无需大型起吊设备，检修时可通过吊环将设备全部吊出水池检修；
12、占地面积少、整体投资少，设备全地埋，体积小，重量轻，无需建泵房，土建费用低；
设备投资费用低，无需配套螺旋输送设备、压榨设备、除臭设备、垃圾外运设备等。
| 主要用途 |
1、应用于地埋式泵站，进水管网等；
2、与传统格栅配合使用，进行垃圾处理；
3、应用于沉淀池、消化池、污泥脱水系统；
4、污水收集系统；
5、取水工程入水口过滤；
6、引水渠入口工程。
| 使用范围 |
本设备是为处理混在下水道的固体废物而开发的装置，能将混在下水道中布片、木片、空拼罐等固体物粉碎，以防止下水道中处理设备堵塞，保证水处理设备正常运行，它即可以与传统泵站配合使用，也可单独使用从而改变了传统泵站的应用形式。
1、安装于下水道水泵前，对固体粉碎；
2、安装于拦栅后，对从水中捞上的漂浮物粉碎；
3、安装于焚烧设备前，将垃圾粉碎至使于运输的尺寸；
4、安装于污水处理管道中，对混入污泥的固体物粉碎；
5、对回收的空罐、电池、塑料品等粉碎；
本机所能粉碎的物品有：碎布、玻璃、纸制品、生理用品、空罐、渣滓、橡胶制品、绳类、软管、皮制品、塑料品等。
| 订货说明 |
1、根据泵站的排水规模，选择相应型号的粉碎型格栅；
2、注明电气控制类型，常规为手动控制、室内安装；其他类型须注明，如：带PLC接口、全自动控制及户外型等；
3、订货时请用户提供使用环境、过水量、工作水位高度、渠深和渠宽；
4、土建预留方孔的长、宽、高尺寸，根据格栅安装尺寸确定；
5、土建浇注前，请将轨道进行预埋，如无预埋，用膨胀螺栓固定于混凝土池壁上；
6、本公司可根据用户要求，定制各种规格的粉碎型格栅。
