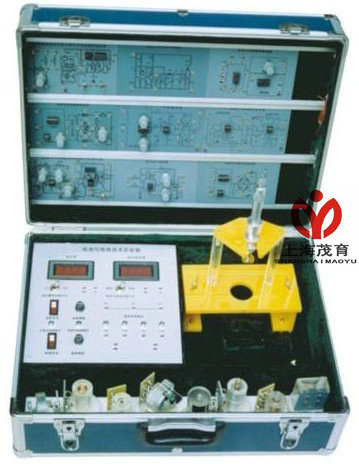

传感器与检测技术实验箱显示仪表要求：
1、数字式电压表：3位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
2、数字式频率/转速表：由四位数码管，2只发光管及频率/转速切换开关组成，频率表量程2K2-500KHz，输入阻抗100KΩ，精度1%。
发光管不亮×106，下发光管亮×103，上发光管亮×106。
振荡器要求：
1、低频振荡器：1-30Hz输出连续可调，Vp-p值20V，最大输出电流0.5A。
2、差动放大器：通频带0-10KHz，可接成同相、反相，差动结构，增益为1-150倍的直流放大器。
3、四组直流稳压电源：±5V、±15V，有短路保护功能。
4、数字式电压表：量程0-20V分别为±2V至±20V3位半显示，输入阻抗大，精度1%。
5、频率/转速表，频率测量范围1-9999Hz转速测量范围1-9999RPM。
数据采集卡及处理软件
数据采集工作12位AD转换、RS232接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
主要技术参数：
实验箱特点
1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上配有原理图与接线口，给学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、每种传感器转换电路板每种独立，印有原理图与接线口，学生做实验快捷方便、耐用。
传感器配备清单
三、实验项目
备注：带*号实验为思考实验，由学生自己动手组建。
三、技术参数
1． 输入电源：AC220V±5% 50±1Hz
2． 额定电流：≤5A
3． 相对温度：-5℃～40℃ 相对湿度：＜75%（25℃）
4． 外形尺寸：长×宽×高=600×500×30 mm3
四、装置的基本配置
设备由主控台、处理电路模块、数据采集、传感器等构成。
1、主控制屏
控制屏为铁质喷塑结构，实验用电设有漏电保护及熔丝短路保护，直流电源设置短路保护电路。还提供专用电源、温度源、气源、振动源、转动源、信号源、数据采集控制器,各种测试仪表等。其技术要求如下：
（1）多路稳压直流电源：提供高稳定、小纹波系数±15V、＋5V、±2V～±10V可调、2V～+24V可调四路直流稳压电源。具有过流保护及短路保护功能，可显示正常、故障状态。
（2）信号源：可调音频信号源0.4kHz～10kHz；可调低频信号源1Hz～30Hz。
（3）转动源控制：控制转动源转速，2V~+24V输出，数字式电压显示。
（4）等精度频率/转速表：可测量频率（具有内测与外测功能）、转速。采用高精度的等精度频率计，使在不同频率段保证一致的精度。频率测量范围为1 ~100KHz,转速测量范围为1 ~100000转/分。
（5）直流电压表：测量范围为0～20V，量程为200mV ,2V，20V，四档直键开关切换，具有内测与外测功能，输入阻抗大，精度高，三位半数显。
（6）温度源：控制温度源温度，采用高精度智能化PID调节温度控制仪表控制。多种输入输出规格，人工智能调节以及参数自整定功能，先进控制算法，温度控制精度0.5级，温度<200℃(可调)。
（7）转动源：转动盘速度0～2400转/分(可调)，与光纤、光电、涡流、磁电、霍尔传感器等配合进行测速实验。
（8）振动源：振动梁采用双平衡式悬臂梁结构，梁端装有永久磁钢，振动梁频率1 Hz~30Hz(可调)。共振频率12Hz左右。
（9）气源：手动气压源0～20kpa，装有气压表。
（10）传感器固定架：装有螺旋测微器。
（11）计时器：0~9999s，精确到0.1s。
（12）数据采集卡及处理软件：数据采集卡采用USB接口、12位A/D转换、采样速度10万次/秒，采样速度可以选择。采样方式分单步采样、定时采样、连续采样，具有虚拟仪表功能。提供的处理软件有良好的计算机显示界面，可以进行实验项目选择与编辑，数据采集，特性曲线的分析、比较、文件存取、打印等功能，更注重根据不同信号设定采集的速率、定时单步采样周期。软件还具备虚拟示波器功能。
（13）、附加说明：控制屏的正面右边设有一个大凹槽，能容纳四个模块，实验时把要用得模块挂上，足够满足一个系统的实验内容，拆卸方便。
2、实验桌
实验桌桌面主材料采用三聚氰胺贴面板，台面材料采用贴面防火板，造型美观大方。桌面有防火、绝缘、防水、防污、耐磨等功能。桌面右方预留有显示器安放位置，实验桌设有两个抽屉，一个用于放置键盘、一个用于放置传感器元件、工具、连接线、资料等；实验桌右下方可放置计算机，左下方可放置模块。桌面用于安装控制屏并提供一个宽敞的工作台面。
3、传感器
MY-318A 传感器与检测技术实验箱配9种传感器
友情提示：
1、设备验收：各采购单位收货时请检查传感器与检测技术实验箱的货品外观，核实装置的数量及配件，拒收处于受损状态的实验箱；
2、设备质保：茂育将为各采购单位提供传感器与检测技术实验箱产品说明书内的质保条件和质保期，在质保范围内提供对实验箱的免费维修，超出条件承诺时提供对实验箱的有偿维修；
3、设备退换货：各采购单位单方面原因导致的传感器与检测技术实验箱选型错误或实验箱购买数量错误，造成实验箱的退换货要求，将不被接受；
4、设备货期：对传感器与检测技术实验箱的发货期为参考值，如您需要了解传感器与检测技术实验箱的精确货期，请与茂育的销售人员联系；
5、如各采购单位对传感器与检测技术实验箱有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关传感器与检测技术实验箱的技术咨询。
1、数字式电压表：3位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
2、数字式频率/转速表：由四位数码管，2只发光管及频率/转速切换开关组成，频率表量程2K2-500KHz，输入阻抗100KΩ，精度1%。
发光管不亮×106，下发光管亮×103，上发光管亮×106。
振荡器要求：
1、低频振荡器：1-30Hz输出连续可调，Vp-p值20V，最大输出电流0.5A。
2、差动放大器：通频带0-10KHz，可接成同相、反相，差动结构，增益为1-150倍的直流放大器。
3、四组直流稳压电源：±5V、±15V，有短路保护功能。
4、数字式电压表：量程0-20V分别为±2V至±20V3位半显示，输入阻抗大，精度1%。
5、频率/转速表，频率测量范围1-9999Hz转速测量范围1-9999RPM。
数据采集卡及处理软件
数据采集工作12位AD转换、RS232接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
主要技术参数：
| 输入电源 | AC220V 50Hz | 直流电源 | ±5V ±15V |
| 稳压系数 | ±1% | 电压纹波 | ≤10mV |
| 非线性误差 | ≤5% | 测量精度 | ≤1% |
| 功耗 | 100VA | 输出电流 | 1A |
1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上配有原理图与接线口，给学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、每种传感器转换电路板每种独立，印有原理图与接线口，学生做实验快捷方便、耐用。
传感器配备清单
三、实验项目
| 实验一：电阻式传感器的单臂性能实验 实验三：电阻式传感器的全桥性能实验 ㊣实验五：电阻式传感器的震动实验 实验七：变面积式电容传感器特性实验 ㊣实验九：电容传感器的震动实验 实验十一：差动变压器的特性实验 ㊣实验十三：差动变压器的震动实验 实验十五：光电式传感器的转速测量实验 实验十七：接近式霍尔传感器实验 实验十九：涡流传感器的位移特性实验 ㊣实验二十一：涡流式传感器的震动实验 实验二十三：温度传感器及温度控制实验（AD590） 实验二十五：磁电式传感器转速测量实验 实验二十七：压电加速度式传感器的特性实验 |
实验二：电阻式传感器的半桥性能实验 实验四：单臂、半桥、全桥性能实验 ㊣实验六：电阻式传感器的电子秤实验 实验八：差动式电容传感器特性实验 ㊣实验十：电容传感器的电子秤实验 实验十二：自感式差动变压器的特性实验 ㊣实验十四：差动变压器的电子秤实验 实验十六：光电式传感器的旋转方向测量实验 实验十八：霍尔传感器的转速测量实验 实验二十：被测体材质对涡流传感器特性的影响实验 实验二十二：涡流式传感器的转速测量实验 实验二十四：磁电式传感器的特性实验 ㊣实验二十六：磁电式传感器的应用实验 实验二十八：光纤传感器的位移特性实验 |
三、技术参数
1． 输入电源：AC220V±5% 50±1Hz
2． 额定电流：≤5A
3． 相对温度：-5℃～40℃ 相对湿度：＜75%（25℃）
4． 外形尺寸：长×宽×高=600×500×30 mm3
四、装置的基本配置
设备由主控台、处理电路模块、数据采集、传感器等构成。
1、主控制屏
控制屏为铁质喷塑结构，实验用电设有漏电保护及熔丝短路保护，直流电源设置短路保护电路。还提供专用电源、温度源、气源、振动源、转动源、信号源、数据采集控制器,各种测试仪表等。其技术要求如下：
（1）多路稳压直流电源：提供高稳定、小纹波系数±15V、＋5V、±2V～±10V可调、2V～+24V可调四路直流稳压电源。具有过流保护及短路保护功能，可显示正常、故障状态。
（2）信号源：可调音频信号源0.4kHz～10kHz；可调低频信号源1Hz～30Hz。
（3）转动源控制：控制转动源转速，2V~+24V输出，数字式电压显示。
（4）等精度频率/转速表：可测量频率（具有内测与外测功能）、转速。采用高精度的等精度频率计，使在不同频率段保证一致的精度。频率测量范围为1 ~100KHz,转速测量范围为1 ~100000转/分。
（5）直流电压表：测量范围为0～20V，量程为200mV ,2V，20V，四档直键开关切换，具有内测与外测功能，输入阻抗大，精度高，三位半数显。
（6）温度源：控制温度源温度，采用高精度智能化PID调节温度控制仪表控制。多种输入输出规格，人工智能调节以及参数自整定功能，先进控制算法，温度控制精度0.5级，温度<200℃(可调)。
（7）转动源：转动盘速度0～2400转/分(可调)，与光纤、光电、涡流、磁电、霍尔传感器等配合进行测速实验。
（8）振动源：振动梁采用双平衡式悬臂梁结构，梁端装有永久磁钢，振动梁频率1 Hz~30Hz(可调)。共振频率12Hz左右。
（9）气源：手动气压源0～20kpa，装有气压表。
（10）传感器固定架：装有螺旋测微器。
（11）计时器：0~9999s，精确到0.1s。
（12）数据采集卡及处理软件：数据采集卡采用USB接口、12位A/D转换、采样速度10万次/秒，采样速度可以选择。采样方式分单步采样、定时采样、连续采样，具有虚拟仪表功能。提供的处理软件有良好的计算机显示界面，可以进行实验项目选择与编辑，数据采集，特性曲线的分析、比较、文件存取、打印等功能，更注重根据不同信号设定采集的速率、定时单步采样周期。软件还具备虚拟示波器功能。
（13）、附加说明：控制屏的正面右边设有一个大凹槽，能容纳四个模块，实验时把要用得模块挂上，足够满足一个系统的实验内容，拆卸方便。
2、实验桌
实验桌桌面主材料采用三聚氰胺贴面板，台面材料采用贴面防火板，造型美观大方。桌面有防火、绝缘、防水、防污、耐磨等功能。桌面右方预留有显示器安放位置，实验桌设有两个抽屉，一个用于放置键盘、一个用于放置传感器元件、工具、连接线、资料等；实验桌右下方可放置计算机，左下方可放置模块。桌面用于安装控制屏并提供一个宽敞的工作台面。
3、传感器
MY-318A 传感器与检测技术实验箱配9种传感器
| 序号 | 器件名称 | 单位 | 数量 | 序号 | 器件名称 | 单位 | 数量 |
| 1 | 电阻式霍尔式传感器转换电路 | 块 | 1 | 19 | 磁电测速传感器 | 个 | 1 |
| 2 | 电容式传感器转换电路 | 块 | 1 | 20 | 压电加速度式传感器 | 个 | 1 |
| 3 | 电感式传感器转换电路 | 块 | 1 | 21 | 光纤式传感器 | 个 | 1 |
| 4 | 光电式传感器转换电路 | 块 | 1 | 22 | 压阻式压力传感器 | 个 | 1 |
| 5 | 涡流式传感器转换电路 | 块 | 1 | 23 | 转速传感器 | 个 | 1 |
| 6 | 温度式传感器转换电路 | 块 | 1 | 24 | 实验箱 | 箱 | 1 |
| 7 | 压电加速度式传感器转换电路 | 块 | 1 | 25 | 测微器 | 把 | 1 |
| 8 | 光纤式传感器转换电路 | 块 | 1 | 26 | 压力表 | 个 | 1 |
| 9 | 压力传感器转换电路 | 块 | 1 | 27 | 橡皮气囊 | 个 | 1 |
| 10 | 电阻式传感器 | 个 | 1 | 28 | 三通管 | 条 | 1 |
| 11 | 电容式传感器 | 个 | 1 | 29 | 涡流铁、铜、铝各一片 | 片 | 3 |
| 12 | 电感式传感器 | 个 | 1 | 30 | 温度计0-100℃ | 条 | 1 |
| 13 | 霍尔式传感器 | 个 | 1 | 31 | Φ8×4磁钢 | 粒 | 1 |
| 14 | 光电式传感器 | 个 | 1 | 32 | 说明实验指导书 | 本 | 1 |
| 16 | 涡流测速传感器 | 个 | 1 | 33 | 连接线 | 条 | 25 |
| 17 | 温度式传感器（AD590） | 个 | 1 | 34 | 数据采集处理软件 | 张 | 1 |
| 18 | 磁电式传感器 | 个 | 1 | 35 | 电原线 | 条 | 1 |
