一、ZWP型不锈钢自吸排污泵产品概述：
ZWP型不锈钢自吸排污泵，是久江公司基于ZW型自吸无堵塞排污泵结合不锈钢泵体部件开发研制出的新型泵种。该泵过流部件为304不锈钢、316不锈钢或更高标准的不锈钢材质，配套专业定制机械密封，使它具有耐酸耐腐、适用于各类腐蚀性较强的介质，并同时拥有自吸无堵塞排污泵的所有优点。
二、ZWP型不锈钢自吸排污泵适用范围：
ZWP型不锈钢自吸排污泵适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污等对泵材质要求较高的行业。
三、ZWP型不锈钢自吸排污泵产品优点：
1、排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。
2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。
4、耐酸耐碱：适用于各种强腐蚀性污水。
四、ZWP型不锈钢自吸排污泵技术参数：
流量：5-800m3/h；
扬程：12-60m；
电机功率：2.2-55KW；
转速：1450-2900r/min；
口径：φ25-φ300；
介质温度：≤100℃；
自吸高度：4.5-6.0m。
五、ZWP型不锈钢自吸排污泵型号意义：
六、ZWP型不锈钢自吸排污泵性能参数表：
|
型号 |
流量 （m3/h） |
扬程（m） |
功率（km） |
转速（r/min） |
效率 （%） |
汽蚀余量（m） |
自吸高度（m） |
自吸时间（min/5m） |
重量（kg） |
|
|
25ZWP8-15 |
8 |
15 |
2.2 |
2900 |
45 |
2.0 |
5.5 |
3 |
100 |
|
|
32ZWP5-20 |
5 |
20 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
|
32ZWP10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
|
32ZWP9-30 |
9 |
30 |
3 |
2900 |
48 |
2.5 |
5.5 |
3 |
120 |
|
|
40ZWP10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
|
40ZWP20-15 |
20 |
15 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
|
40ZWP15-30 |
15 |
30 |
3 |
2900 |
48 |
2.5 |
5.5 |
3 |
120 |
|
|
50ZWP10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
|
50ZWP20-12 |
20 |
12 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
|
50ZWP15-30 |
15 |
30 |
3 |
2900 |
48 |
2.5 |
5.5 |
3 |
120 |
|
|
50ZWP20-35 |
20 |
35 |
5.5 |
2900 |
48 |
2.5 |
5.5 |
3 |
150 |
|
|
65ZWP30-18 |
30 |
18 |
4 |
1450 |
45 |
2.5 |
5.5 |
3 |
200 |
|
|
65ZWP25-30 |
25 |
30 |
5.5 |
2900 |
50 |
3.0 |
5.5 |
3 |
200 |
|
|
65ZWP25-40 |
25 |
40 |
7.5 |
2900 |
50 |
3.0 |
5.5 |
2 |
200 |
|
|
65ZWP40-25 |
40 |
25 |
7.5 |
1450, |
50 |
3.0 |
5.5 |
2 |
200 |
|
|
65ZWP65-25 |
65 |
25 |
11 |
2900 |
52 |
3.0 |
5.5 |
2 |
240 |
|
|
80ZWP40-16 |
40 |
16 |
4 |
1450 |
50 |
3.0 |
5.0 |
3 |
240 |
|
|
80ZWP40-25 |
40 |
25 |
7.5 |
1450 |
50 |
3.0 |
5.5 |
2 |
200 |
|
|
80ZWP25-40 |
25 |
40 |
7.5 |
2900 |
50 |
3.0 |
5.5 |
2 |
200 |
|
|
80ZWP65-25 |
65 |
25 |
11 |
290 |
52 |
3.0 |
5.5 |
2 |
240 |
|
|
80ZWP80-35 |
80 |
35 |
15 |
2900 |
45 |
3.0 |
5.5 |
3 |
285 |
|
|
80ZWP80-35 |
80 |
35 |
15 |
1450 |
50 |
3.0 |
5.5 |
2 |
450 |
|
|
80ZWP50-60 |
50 |
60 |
22 |
2900 |
55 |
3.0 |
5.0 |
3 |
340 |
|
|
100ZWP100-15 |
100 |
15 |
7.5 |
1450 |
50 |
4.0 |
5.5 |
3 |
300 |
|
|
100ZWP80-20 |
80 |
20 |
7.5 |
1450 |
53 |
4.0 |
5.5 |
3 |
300 |
|
|
100ZWP100-20 |
100 |
20 |
11 |
1450 |
53 |
4.0 |
5.5 |
3 |
340 |
|
|
100ZWP100-30 |
100 |
30 |
22 |
1450 |
53 |
4.0 |
5.5 |
2 |
510 |
|
|
125ZWP120-20 |
120 |
20 |
15 |
1450 |
55 |
4.5 |
5.5 |
2 |
500 |
|
|
150ZWP180-14 |
180 |
14 |
15 |
1450 |
60 |
5.0 |
5.5 |
3.5 |
500 |
|
|
150ZWP180-20 |
180 |
20 |
22 |
1450 |
60 |
5.0 |
5.0 |
3 |
570 |
|
|
150ZWP180-30 |
180 |
30 |
37 |
1450 |
65 |
5.0 |
5.0 |
3 |
680 |
|
|
150ZWP180-38 |
180 |
38 |
55 |
1450 |
45 |
5.0 |
6.0 |
3.5 |
800 |
|
|
200ZWP280-14 |
280 |
14 |
22 |
1450 |
65 |
5.0 |
5.0 |
3 |
700 |
|
|
200ZWP280-28 |
280 |
28 |
55 |
1450 |
55 |
4.0 |
5.2 |
3 |
940 |
|
|
250ZWP420-20 |
420 |
20 |
55 |
1450 |
61 |
6.0 |
4.5 |
2.5 |
1150 |
|
|
300ZWP800-14 |
800 |
14 |
55 |
1450 |
65 |
6.0 |
4.5 |
2.5 |
1400 |
七、ZWP型不锈钢自吸排污泵结构图：
八、ZWP型不锈钢自吸排污泵外形及配件：

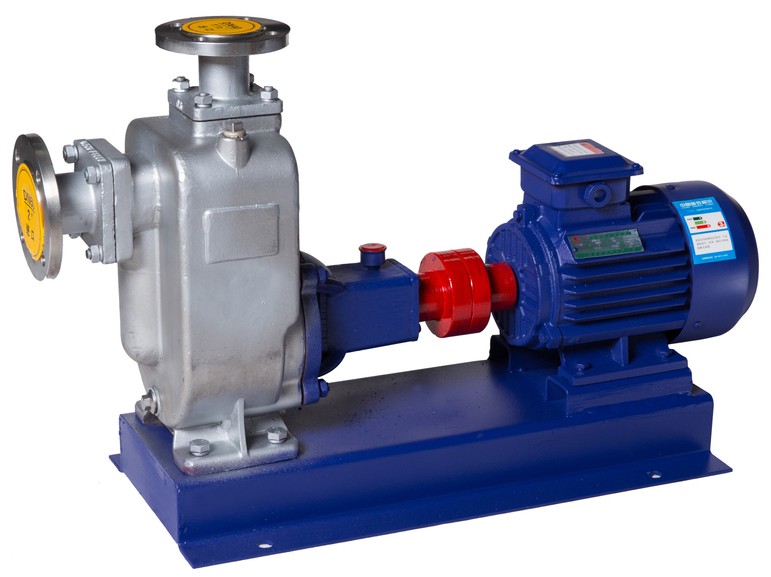

1、ZWP型不锈钢自吸排污泵正面

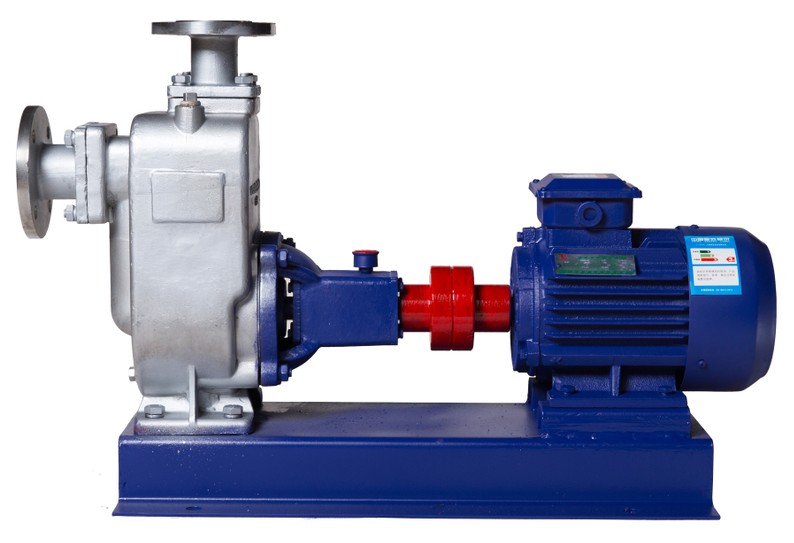

2、ZWP型不锈钢自吸排污泵侧面

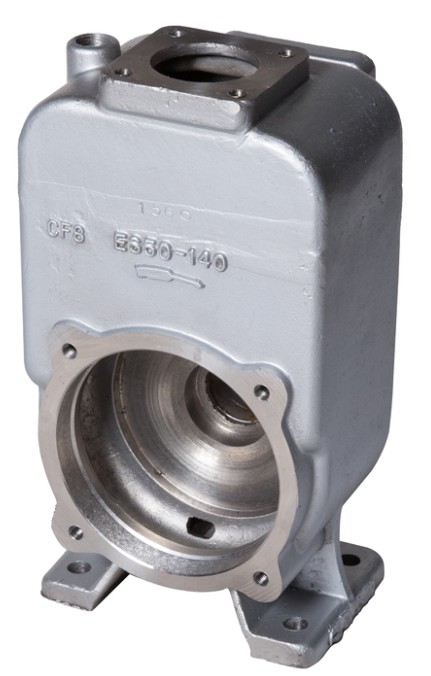

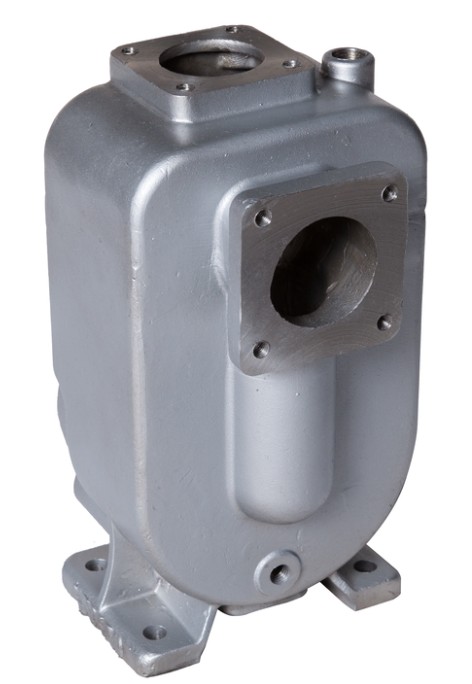

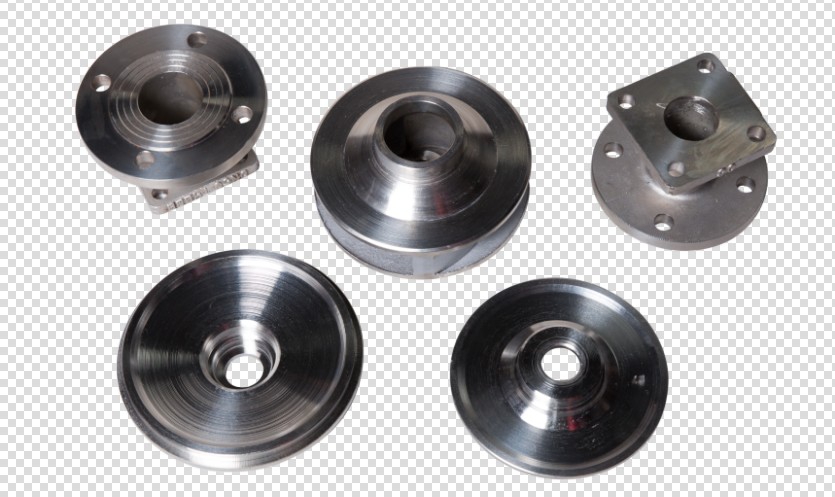

3、ZWP型不锈钢自吸排污泵过流部件
九、ZWP型不锈钢自吸排污泵安装示意图：
ZWP型不锈钢自吸排污泵安装好坏对泵的运行和寿命有较大影响，所以必须仔细进行。（规范的泵管路安装见示意图）
1、ZWP型不锈钢自吸排污泵吸入口的安装高度尽量不要超过5米，应特别注意吸入管路的密封性，以免漏气而影响泵的自吸能力和正常运行。
2、ZWP型不锈钢自吸排污泵的出口处应先装上一段垂管(一般为0.4～1米)和压力表，然后再安装出口流量控制阀门及其他管路。
3、要合理配置泵进、出口管路的长度和管径，减少不必要的沿程水头损失。(可参考直管摩擦损失简表进行估算)
4、长距离输送时应选用较大管径。泵的管路应有自己的支架，泵体本身不允许承受管路的负荷。
5、排出管路如装逆止阀应装在出口流量控制阀门外面。
十、ZWP型不锈钢自吸排污泵的安装与使用：
ZWP型不锈钢自吸排污泵的安装
ZWP型不锈钢自吸排污泵安装好坏对泵的运行和寿命有较大影响，所以必须仔细进行。
1、ZWP型不锈钢自吸排污泵吸入口的安装高度尽量不要超过5米，应特别注意吸入管路的密封性，以免漏气而影响泵的自吸能力和正常运行。
2、ZWP型不锈钢自吸排污泵的出口处应先装上一段垂管{一般为0.4~1米)和压力表，然后再安装出口流量控制阀门及其他管路。
3、要合理配置泵进、出口管路的长度和管径，减少不必要的沿程水头损失。(可参考直管摩擦损失简表进行估算)
4、长距离输送时应选用较大管径。泵的管路应有自己的支架，泵体本身不允许承受管路的负荷。
5、排出管路如装逆止阀应装在出口流量控制阀门外面。
ZWP型不锈钢自吸排污泵的使用
1、使用前，应检查泵的旋转方向是否正确，转动是否灵活。
2、拧开泵体上方的加液螺塞，加满储液，然后旋紧螺塞。以后开机不需再加注储液。不应在泵储液不足的情况下启动运转，否则泵不能正常工作，且易损坏机械密封。
3、开机时，应先开启出口流量控制阀，以便于自吸过程中的气体排出。起动后，再调节好出口流量控制阀的开度，使压力表读数指到规定区域(各种泵型压力控制范围表)，避免泵在规定区域的下限范围内工作，以防因轴功率过大而引起电动机过载烧坏或因流量过大而使泵产生汽蚀，影响泵正常运转，使泵强烈振动和发出噪声。
4、运转过程中，应经常检查泵和电动机的温升情况，如发现噪声和其他不正常声音时，应停机检查，排除故障后方可再运行。
5、停机时，应先要关闭出口流量控制阀，然后再停机，以免因虹吸作用导致泵体内储液量的不足。
6、定期进行加油、维护，如长期停止使用应将泵拆卸清洗上油，妥善保存。
ZWP型不锈钢自吸排污泵使用注意事项
1.吸入管路越短越好，最长不超过10M。
2.此泵若用于抽吸较稠较粘的浆液后，需清洗泵腔，防止泵内留下沉淀物。
3.自吸泵第一次使用，仍需将泵腔灌满水。
4.常规运行3000小时后，需对水泵进行拆检保养，必要时更换不宜再用的易损件。
5.此泵可定做直联式，同心度高，稳定性增强，亦更为经济，不过维修稍嫌麻烦。
6.环境温度≤45℃，介质温度≤60℃。
7.介质PH值铸铁泵为6～9，不锈钢自吸泵为1～14。
8.通过颗粒最大直径为自吸泵口径的60%，纤维长度为口径的5倍。
9.介质中杂质总重量不超过介质总重量的15%，介质比重不超过1240千克/立方米。
