 Biovo®乙木® X3一体指纹识别模块

    指纹识别技术是依靠人体指纹特征进行身份验证的生物识别技术。作为当今世界上最先进可靠的指纹识别技术的结晶，指纹识别通过精准的光电成像系统对开启者指纹图像进行采集，运用复杂的模式匹配算法，与原注册指纹进行比对，判断开启者身份，合法身份确认后即可输出确认信号。

 成都乙木科技有限公司是国内最早一批研发指纹算法的公司，从1994年开始，一直为军方和政府机构提供稳定可靠的指纹生物认证技术。深圳乙木生物识别技术有限公司作为指纹认证技术军转民应用的急先锋，为广大客户提供指纹算法许可、指纹芯片、指纹模块、指纹采集仪等系列产品。

      Biovo®乙木®模块适用于指纹应用产品的二次开发，模块稳定耐用，有标准的接口，客户可以快速开发，提供技术支持。同时，接受客户委托设计，从源头上提高客户指纹应用产品的行业竞争力。

一、功能特点

1、先进的Biovo®神经网络遗传指纹算法

2、内部集成专业指纹核心技术

3、独有指纹光路设计，通过率极高

4、大容量模式，支持4000个用户

5、设备交叉比对一致性高

6、认假率低，识别速度及快

7、串口TTL电平，集成开发方便、简单

8、比对模式1：N，1：1自由可选

9、干湿手指优化，南北方通用

10、微功耗设计适于电池供电

11、主板低频设计，抗电磁干扰能力强

12、扩展性强，可扩展应用于锁具、手持指纹识别设备、考勤机、保险柜、小门禁系统等产品中。

二、技术参数

电路板尺寸（mm）         20.5×24.5

采集头分辨率             500DPI

指纹容量                 100枚（最大可扩展为4000枚）

比对时间                 <0.5秒<><0.5秒<><0.5秒<><0.5秒<><0.5秒<><0.5秒<><0.5秒<><0.5秒<>

认假率                   <0.0001%<><0.0001%<><0.0001%<><0.0001%<><0.0001%<><0.0001%<><0.0001%<><0.0001%<>

拒真率                   <0.001%<><0.001%<><0.001%<><0.001%<><0.001%<><0.001%<><0.001%<><0.001%<>

动态电流                 <140ma<><140ma<><140ma<><140ma<><140ma<><140ma<><140ma<><140ma<>

待机电流                 <18µa<><18µa<><18µa<><18µa<><18µa<><18µa<><18µa<><18µa<>

工作电压                 3.3V

驱动电流                 100-150mA

驱动电压                 3.3V

三、开发资料

    1、指纹模块通信开发协议

    2、C51开发代码参考例程（C语言）

    3、PC测试软件参考代码（C语言）

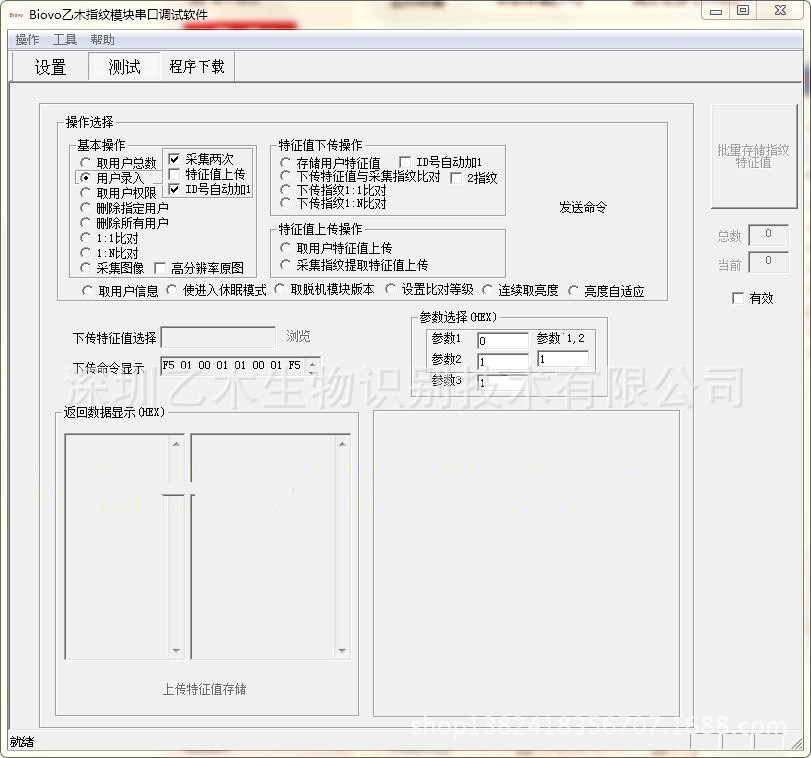

    4、Windows 上位机测试程序

四、装箱清单

    1、X3一体化指纹模块 1台

    2、数据连接线       1根
