数字高精度可调高压稳压电源
0~1KV/2KV/5KV/10KV/20KV/30KV
一、主要特点
A:高调整精度 B:电压可调范围宽 C:电源短路、过热保护 D:RS232 CAN总线控制 E:电流电压数字显示 F:可设定输出电压 | G:高可靠性 H:EMI/RFI屏蔽密封 I:体积小 J:全固态、无火花，开关干扰小 K:高负载调整率 L:多圈电位器调节 |
二、应用范围
A: 各种高压实验
B: 电器设备的绝缘耐压测试
C: 高压电容耐压测试
D: 电子加速实验
E: 电离空气产生等离子体
F: 其它
三、应用案例
A：质谱分析仪 B：电子加速器
C: 晶体光电效应测试 D: 绝缘材料测试
E：高压耐压测试 F：X射线管
以及电容器充电，工业设备，电子元器件老化，
绝缘测试，离子注入，静电应用，激光，科学研究。
四、电源参数
类型 | 数值 | 单位 | 备注 |
输出电压 | 近0~2.00 | kV | 定制1# |
近0~5.00 | kV | 定制2# | |
近0~10.00 | kV | 定制3# | |
近0~30.00 | kV | 定制4# | |
电压控制 | 0~5 | V | 电源自带的多圈电位器可通过0~5V调节输出的电压 |
过流保护 | 5 | W | 当输出功率大于5W时，电源自动启动保护 |
输出功率 | 0~3.5 | W | 在高电压输出时电流变小 |
负载调整率 | 0.2 | % | 本模块的最大优点 |
电压稳定度 | 优于1.5 | % | 开机半小时后每小时小于100ppm |
数显位数 | 3 1/2 | 位 | 切换显示电流电压 |
电源输入 | 220V±10% | VAC | 市电 |
12±10% | VDC | 直流 | |
24±10% | VDC | 直流 | |
相对输入 | ±0.005%+5 | V |
|
温度系数 | 100 | ppm |
|
环境温度 | -10~50 | ℃ |
|
存储温度 | -40~+85 | ℃ |
|
五、数字高精度可调高压稳压电源前操作面板

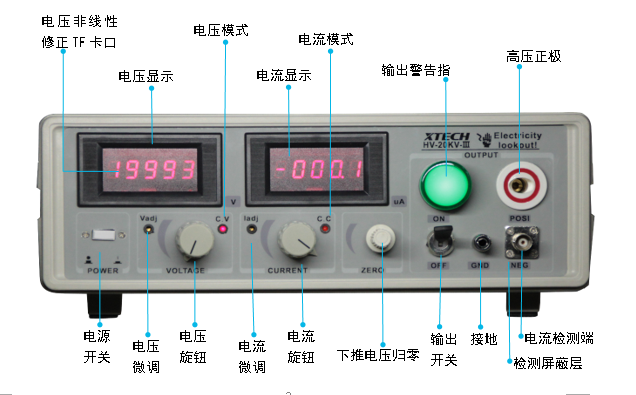

数字高精度可调高压稳压电源前操作面板如图2所述，前面板包括数字显示表、精密多圈电压调节旋钮、输出|关闭|设置三档开关、电压|电流显示切换开关、五个状态指示灯。
图2 前操作面板介绍图
功能介绍
1、输出|关闭|设置三档开关
输出|关闭|设置钮子开关 | 设置状态 |
| 设置输出电压，此时电源模块不输出高压，电压表显示设定电压 |
关闭 状态 |
| 系统断电 | |
输出状态 |
| 输出高压，电压表头显示输出电压 |
2、电压|电流显示切换开关
电压|电流显示切换开关 | 电压显示 |
| 数字电压表显示的是电压值 |
电流显示 |
| 数字电压表显示的是电流值 |
六、数字高精度可调高压稳压电源后操作面板

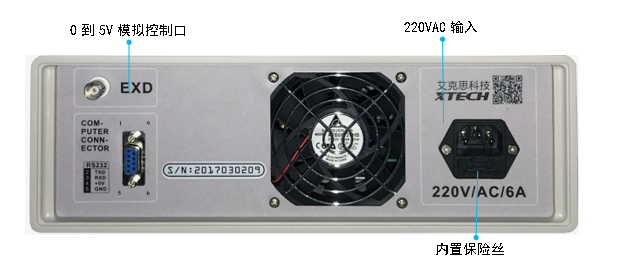

数字高精度可调高压稳压电源后操作面板如图3所述，后面板包括供电|调压输入接插件、远程控制接口、高压正极输出接插件、高压负极输出接插件。
图3 后操作面板介绍图
七、数字高精度可调高压稳压电源尺寸图
尺寸：长200mm * 宽260 mm * 高125mm（不包括前后面板上的按钮、插头、导线的引出长度）。
图4 后操作面板介绍图
