◆ 主要功能特点
● 最大摆动速度可以达到5米/分钟，充分满足各种耐磨材料堆焊的要求；
● 摆动参数采用独立的数字旋钮输入、数字显示，既具有数字控制的新优点，又具备传统旋钮调节的方便性和实时性，使用更直观方便；
● 可以在焊接前预设多套摆动程序（仅YXAWO-100LHP），方便焊接时摆动参数的切换，在焊接时还可以根据实际焊接需要随时修正调节摆动参数，大大降低焊工的操作难度和劳动强度；
● 摆动器具有大容量参数存储器和停电保护功能,确保设置的摆动参数在突然停电时不丢失；
● 摆动器具有通电参数记忆恢复功能，通电后参数自动恢复到断电前状态；
● 采用速度和位置双闭环直流伺服控制技术,确保摆动精度和摆动速度不受负载变化的影响；
● 具有电机过电流和过电压双重保护功能，保护电机性能和使用寿命；
● 采用防尘设计，有效防止焊接飞溅和灰尘进入摆动器内部，增强产品可靠性,延长使用寿命；
● 结构紧凑，设计合理，有利于狭小空间的使用；
● 电子控制摆动速度、幅度、中心位置、左右停顿时间，操作调节简单方便；
● 摆动停止时自动返回摆动中心位置；
● 宽输入电源电压范围，适合世界各国使用；
● 用户可选的通信功能，很容易实现多台摆动器之间以及摆动器与自动焊接设备组成局域网络，实现整套焊接设备集中控制。
◆ 技术参数
|
产品型号
|
YXAWO-100LHD
|
YXAWO-100LHP
|
|
预存参数功能
|
无
|
有，10套程序，每套程序包括摆动中心、速度、幅度、左右停留时间。
|
|
摆动参数
输入方式
|
数字式，每个摆动参数对应一个独立的旋钮，液晶显示
|
|
|
额定载荷
|
3Kg
|
|
|
滑板有效行程
|
60mm
|
|
|
最大摆动速度
|
5000mm/min
|
|
|
最大摆动频率
|
150times/min
|
|
|
摆动幅度
|
2-50mm
|
|
|
对中范围
|
0-50mm
|
|
|
摆动精度
|
±0.5mm
|
|
|
左/右停顿时间
|
0-3s
|
|
|
适用焊接方法
|
CO2气体保护焊，氩弧焊，等离子焊，明弧焊
|
|
|
控制方式
|
速度和位置双闭环直流伺服控制技术
|
|
|
摆动机构
|
电机+直线导轨+传感器
|
|
|
输入电源
|
单相AC100-240V，50/60Hz，2A
|
|
|
外形尺寸
|
控制器300×160×160mm，滑板248×163（93）×78mm
|
|
|
安装孔尺寸
|
控制器257×105mm，4-M4；滑板110×60mm，4-M5
|
|
|
重量
|
控制器3.5Kg，滑板3Kg
|
|
|

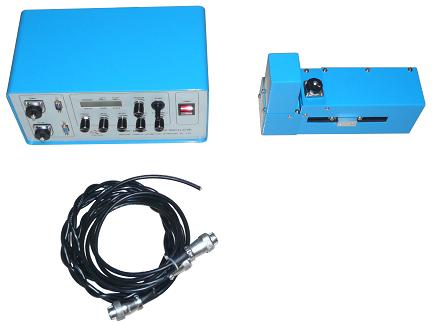

标准配置
|
控制器，滑板（摆动机构），连接电缆（包括电源电缆、滑板电缆）。
|
|
|
用户可选项
|
焊枪夹持器，十字调节滑板，远控通信功能。
|
|
备注：另外我公司可按照用户需求为用户定作特殊规格的高速堆焊焊接摆动器。
