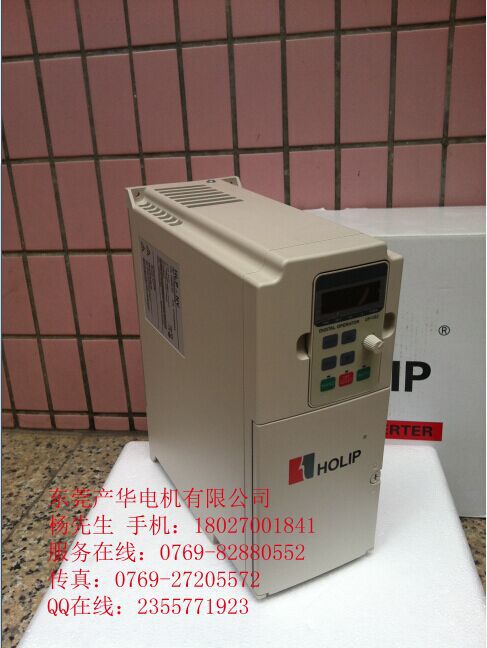

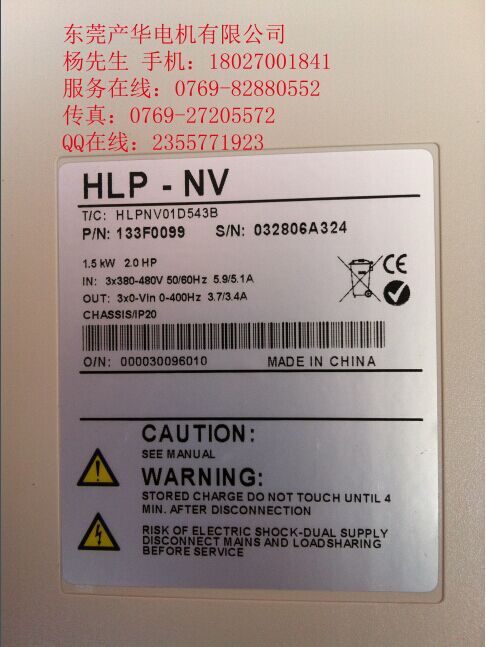

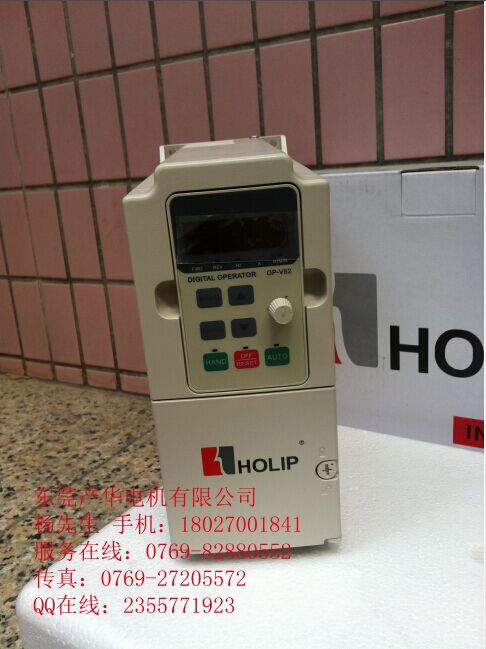

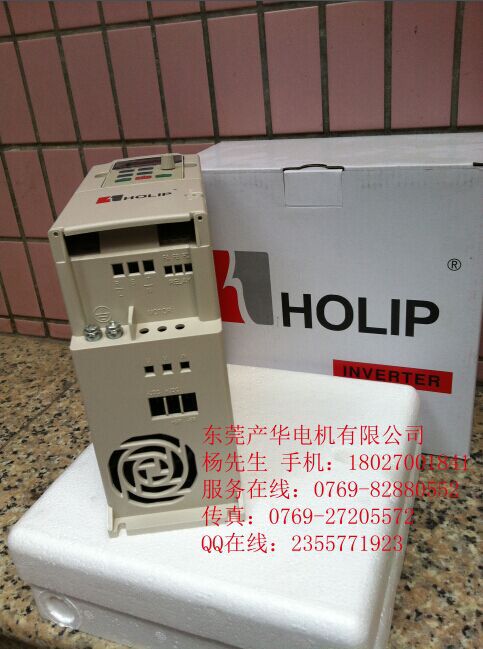

东莞海利普调频器HLPNV01D543B厂家直供（100%）正品丹佛斯技术 产品详细介绍:

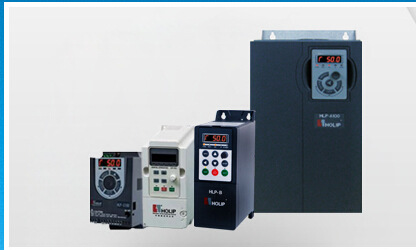

HLP-NV系列变频器是一款高性能矢量型变频器，具有高可靠性和用户友好性，
■ 用户友好
面板可热插拔 — 调试快捷
远程安装组件 — 方便远程控制
面板带有电位计或UP、DOWN功能 — 调速方便
全功率范围内使用统一的用户界面 — 使用更简单
FC和MODBUS两种通讯协议 — 易组成集中控制系统
■ 极佳的控制性能
独特的VVC+矢量控制 — 在电动机中产生标准的圆形磁场，没有任何附加的效率损失
良好的直流制动功能 — 可承受频繁的直流制动
过载转矩150% 1分钟 — 无需更大变频器
电机自适配 — 开发全部潜能，保证电机工作状态最佳
智能逻辑控制 — 多数情况下无需PLC
带有前馈因数的过程比例积分控制器 — 无需外部控制器
滑差补偿功能 — 对于冲击性负载，可保证电机的输出转速恒定
优异的频率追踪功能 — 可在极短的时间内捕捉到电机的运行频率并加速到设定值
高、低速负载补偿功能 — 保证电机在不同的负载下平滑、稳定地启动和运行
多点V/F曲线控制 — 最多可设置六点V/F曲线
内置制动单元（1.5kW及以上） — 节省用户成本
机械刹车功能 — 方便用户使用
最佳散热设计 — 使用寿命长
防护等级 — IP20防护性能
高质量的电子元器件和电容器 — 品质好
出厂前经过高温和满负载测试 — 可靠性高
接地故障、过热和短路保护 — 保护全面
带涂层保护的印刷电路板 — 可靠性高
电路板之间全部采用焊接 — 连接更可靠
电机保护功能齐全 — 安全有保障
电子热继电器 — 替代外部电机保护装置
■ 体积小
紧凑的笔记本式设计 — 最少灰尘侵入
变频器并排安装 — 真正节省安装空间
|
型 号 |
输 入 电 压 |
功率(KW) |
输出电流(A) |
适用电机(KW) |
|
HLPNV0D1821A |
1×200-240V 50/60Hz |
0.18 |
1.2 |
0.18 |
|
HLPNV0D3721A |
1×200-240V 50/60Hz |
0.37 |
2.2 |
0.37 |
|
HLPNV0D7521A |
1×200-240V 50/60Hz |
0.75 |
4.2 |
0.75 |
|
HLPNV01D521A |
1×200-240V 50/60Hz |
1.5 |
6.8 |
1.5 |
|
HLPNV02D221A |
1×200-240V 50/60Hz |
2.2 |
9.6 |
2.2 |
|
HLPNV0D2523A |
3×200-240V 50/60Hz |
0.25 |
1.5 |
0.25 |
|
HLPNV0D3723A |
3×200-240V 50/60Hz |
0.37 |
2.2 |
0.37 |
|
HLPNV0D7523A |
3×200-240V 50/60Hz |
0.75 |
4.2 |
0.75 |
|
HLPNV01D523A |
3×200-240V 50/60Hz |
1.5 |
6.8 |
1.5 |
|
HLPNV02D223A |
3×200-240V 50/60Hz |
2.2 |
9.6 |
2.2 |
|
HLPNV03D723A |
3×200-240V 50/60Hz |
3.7 |
15.2 |
3.7 |
|
HLPNV0D3743A |
3×380-480V 50/60Hz |
0.37 |
1.2 |
0.37 |
|
HLPNV0D7543A |
3×380-480V 50/60Hz |
0.75 |
2.2 |
0.75 |
|
HLPNV01D543A |
3×380-480V 50/60Hz |
1.5 |
3.7 |
1.5 |
|
HLPNV02D243A |
3×380-480V 50/60Hz |
2.2 |
5.3 |
2.2 |
|
HLPNV03D043A |
3×380-480V 50/60Hz |
3 |
7.2 |
3 |
|
HLPNV04D043A |
3×380-480V 50/60Hz |
4 |
9 |
4 |
|
HLPNV05D543A |
3×380-480V 50/60Hz |
5.5 |
12 |
5.5 |
|
HLPNV07D543A |
3×380-480V 50/60Hz |
7.5 |
15.5 |
7.5 |
|
HLPNV001143A |
3×380-480V 50/60Hz |
11.0 |
15.5 |
11.0 |
|
HLPNV001543A |
3×380-480V 50/60Hz |
15 |
15.5 |
15.0 |
|
HLPNV18D543A |
3×380-480V 50/60Hz |
18.5 |
15.5 |
18.5 |
|
HLPNV002243A |
3×380-480V 50/60Hz |
22 |
15.5 |
22 |
|
输入 电源 |
频率 |
48–62Hz |
||||
|
电压 |
三相 380–480V±10% 单/三相200–240V ±10% |
|||||
|
变频 输出 |
电压 |
三相0–100% 输入电压 |
||||
|
频率 |
VVC+：0–200Hz V/F：0–400Hz |
|||||
|
过载容量 |
150%额定电流 |
|||||
|
加减速时间 |
0.05–3600 s |
|||||
|
控制 性能 |
运行命令设定 |
操作器，多功能输入端子，通讯 |
||||
|
速度设定方式 |
数位操作器，模拟量，通讯 |
|||||
|
控 制 端 子 |
可编 程数 位输 入端 |
输入数目 |
5个 端子号：RUN，F/R，RST，JOG，EMS |
|||
|
电压电平 |
0–24VDC（PNP或NPN） 最大输入电压：28VDC |
|||||
|
逻辑电平 |
PNP：“0”<5VDC “1”>10VDC |
|||||
|
NPN：“0”>19VDC “1”< 14VDC |
||||||
|
输入阻抗 |
4 kΩ |
|||||
|
控 制 端 子 |
模拟 输入 |
电 压 |
输入数目 |
1个 端子号：VIN |
||
|
电压电平 |
0-10VDC（可调） 最大输入电压20V |
|||||
|
输入阻抗 |
10 kΩ |
|||||
|
电 流 |
输入数目 |
2个 端子号：VIN，AIN |
||||
|
电流范围 |
0-20 mA（可调） 最大输入电流30mA |
|||||
|
输入阻抗 |
200Ω |
|||||
|
模拟 输出 |
输出数目 |
1个 端子号 AO |
||||
|
输出电流范围 |
0/4–20mA |
|||||
|
最大负载 |
500Ω |
|||||
|
输出精度 |
满度输出的0.5% |
|||||
|
解析度 |
8 bit |
|||||
|
24V DC 电源 |
端子号 |
EV |
||||
|
最大负载 |
200mA |
|||||
|
RS485 通信 |
输入数目 |
1组端子：RS+（TX+，RX+），RS-（TX-，RX-），COM（通讯地） |
||||
|
通信协议 |
FC协议、MODBUS协议 |
|||||
|
继电器 输出 |
控 制 板 |
输出端子 |
1组 端子号：FA-FB（常开），FA-FC（常闭） |
|||
|
最大 负载 |
阻性 负载 |
250V AC2A |
||||
|
30V DC2A |
||||||
|
感性 负载 |
250V AC0.2A |
|||||
|
24V DC0.1A |
||||||
|
10V DC 电源 |
端子号 |
+10V |
||||
|
输出电压 |
10.5±0.5V |
|||||
|
最大负载电流 |
25mA |
|||||
|
环 境 条 件 |
防护等级 |
IP20 |
||||
|
操作温度 |
-10℃–40℃ |
|||||
|
湿度 |
5%–95%相对湿度（不结露） |
|||||
|
振动 |
1.0g以下 |
|||||
|
最大海拔高度 |
1000m |
|||||
|
3000m（降档使用） |
||||||
|
保 护 功 能 |
电子式电机过载热保护 |
|||||
|
散热器过热保护，散热器监控确保在温度到达95±5℃时断开变频器， 只有当散热器的温度降到70±5℃以下时才能复位 |
||||||
|
变频器输出短路保护 |
||||||
|
变频器输出接地故障保护 |
||||||
|
变频器中间回路的直流高压过高或过低，变频器都将跳保护 |
||||||
|
如果电机出现缺相，变频器将会保护 |
||||||
|
如果主电源出现故障，变频器按有控斜坡执行同时输出警报 |
||||||
|
如果主电源出现缺相，变频器将在电机受负载时跳脱同时输出警告 |
||||||
