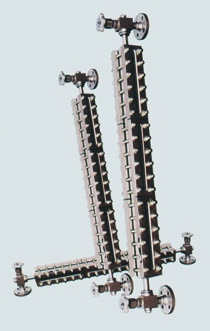

| UBX－A，GW－48系列高温玻璃板液位计适用于石油、**等工业高温液体直接指示容器内液位。液位计采用高温玻璃及特殊垫片，解决了我国高温液位计依靠国外进口，如测量介质有腐蚀性，我厂采用不锈钢制造。 |
 特点： 直读式、读数精确。 结构简单、安装方便。 安全可靠。经久耐用。 结构原理： 仪表上下阀有JB/T82.2-94 DN20 PN4.0凸面法兰，与容器连接构成连通器，透过玻璃板可直接观察到容器内液位的实际高度。在上下阀都装有钢球，当玻璃板因意外事故破坏，钢球在容器的压力下自动关闭液流通道，防止容器内介质继续外流。仪表上下阀端装有阻塞螺栓，可供放空和取样，或放出仪表中残液。UBX－（A）型是GW－48型的改进型。由于物体热胀冷缩作用，使液位计在高温使用过程中会出现变形等现像，为解决这个问题，在UBX－（A）型主体和阀门连接的一端用弓形接头连接。因此，液位计在热胀冷缩过程中便可伸缩自如。 |
|
主要技术参数
|
| 测量范围 | （安装中心距L）300,500,800,1100,1400,1700.....mm |
| 工作压力 | 4.0MPa(6.0MPa事先联系） |
| 联接法兰标准 | JB/T82.2-94 DN20 PN4.0凸面法兰，其它法兰标准如HGJ、GB、ANSI等，请设计部门或用户注明。 |
| 工作温度 | 不大于480摄氏度 |
| 型号及用途（A为改进型） |
|
型号
|
名称
|
用途
|
|
UBX－1（A）GW－48 1
|
透光式高温玻璃板液位计
|
一般用于无色透明的液位，且光线较好场所
|
|
UBX－2（A）GW－48 2
|
透光式带汽夹套高温玻璃板液位计
|
在透光式上附有蒸汽加热夹套
|
|
UBX－3（A）GW－48 3
|
反射式高温玻璃板液位计
|
一般用于有色泽的液体且光线较好场所 |
|
UBX－4（A）GW－48 4
|
反射式带蒸汽夹套高温玻璃板位计
|
在反射式上附有蒸汽加热夹套。
|
| 使用须知 |
| 双色玻璃板液位计由于经过长途运输，各紧固螺钉可能松动。另外，在定期检修、更换螺栓或玻璃板时，应严格按操作规程进行。 |
| 订货须知 |
| 订货单请提供下列数据 型号规格、测量范围、介质名称、工作压力、工作温度、材质要求、是否配套供应容器上法兰，螺栓、螺母，阀门及密封垫圈等配件。 |
