宁工ZWT 自力式温度调节阀

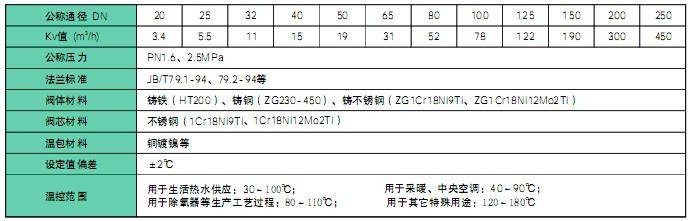

◆  技术参数

◆ 工作原理
ZWT 自立式温度调节阀按用途可分为：加热用温度调节阀、冷却用温度
调节阀、三通合流温度调节阀、三通分流温度调节阀。不同用途的自力式温度
调节阀的工作原理大体相同，都是利用感温液体受热膨胀、遇冷收缩及液体不
可压缩的原理进行调节。
下面以加热用温度调节阀为例，结合工作原理示意图说明其工作过程：将
温度传感器插入被控介质中，当被控介质温度升高时，感温液体膨胀，作用力
克服弹簧阻力，推动阀芯向下移动，阀门趋于关闭，从而减少热媒介质流量；
反之，当被控介质温度低于设定值时，感温液体收缩，弹簧复位推动阀芯开启，
增加热媒介质流量，使被控介质温度趋于升高。循环往复，从而使被控介质温

度始终保持在设定温度值的允许范围内。



◆ 订货须知
1.

产品型号与名称 2.公称通径DN(mm) 3.公称压力 4.流量特性 5.阀体材质
6.额定流量系数 7.介质种类和温度范围 8.阀前后压力(压差) 9.控制信号 10.其它特殊要求
