多级多机房动力环境监测系统概述
监控系统适用于机房内各种动力设备、空调设备及其环境进行实时监控、统一管理、保障电信系统运行的可靠性，为实现通信局站的无人值守或少人值守提供有效手段和工具。该系统包括硬件、软件、图像等在内的全系列产品，能根据不同地区、不同维护管理体制、不同局情和传输资源灵活配置系统。满足电信总局标准，按三级监控系统的思想设计。
1.1系统特点
1）绿色机房的建设理念
独有的温度云图和精确送风理念，改变了传统的均匀送风模式，更有效的利用了能源。
2）稳定可靠的监控系统
自动巡测、自动告警、自动故障定位、自动语音提示、自动记录、自动诊断。
3）完善的告警机制
三级告警机制、支持多种告警方式
4）支持C\S和B\S结构
同时支持WEB方式和客户端方式实时数据和组态信息浏览。
1.2系统功能
（1）真实直观的界面显示
1）3D动画，美观实用；
2）支持WEB方式数据浏览；

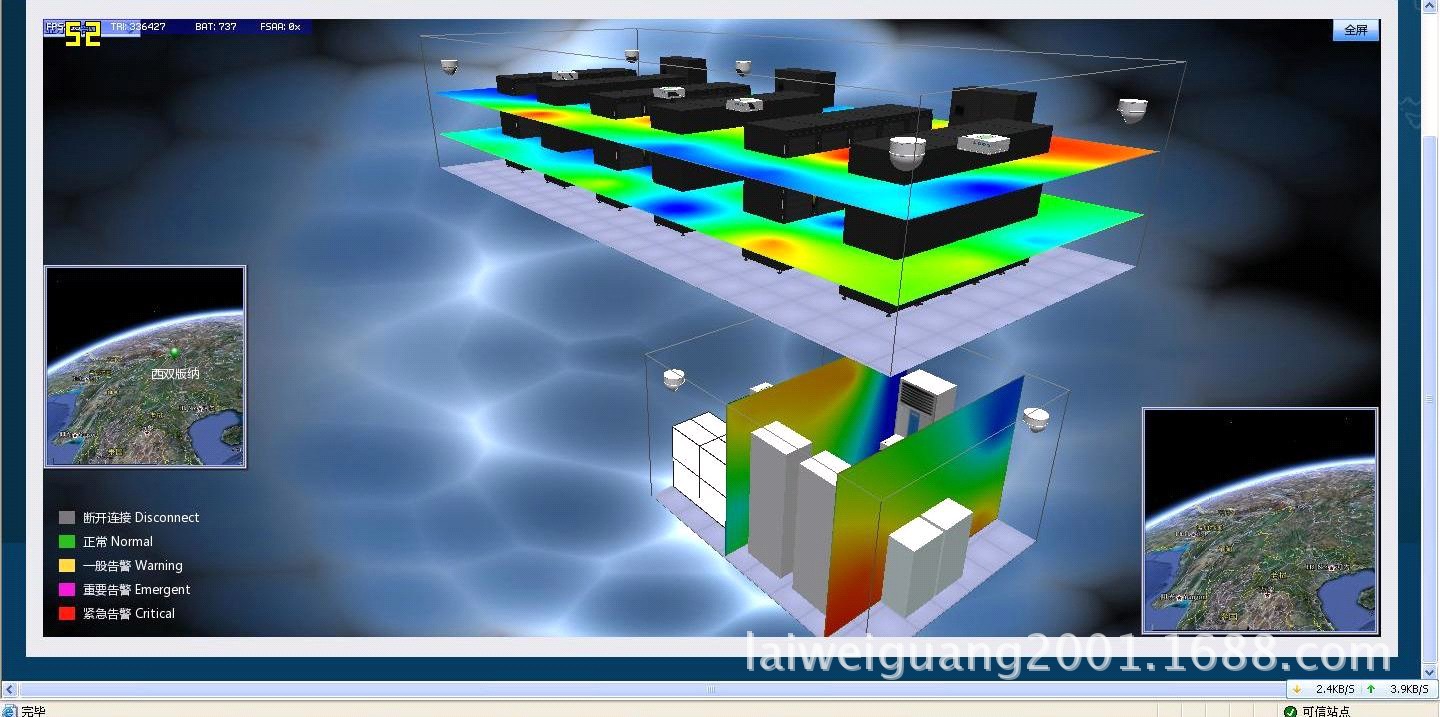

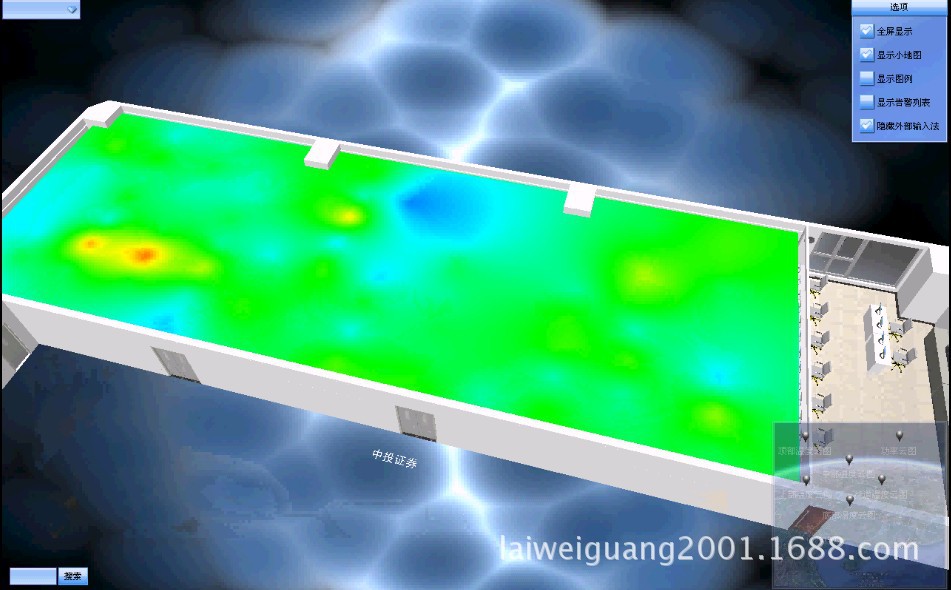

3）整体机房的温度云图展示；
（2）完善的告警处理功能：
1）支持声光告警，实时打印机输出，LED大屏幕显示、手机短信、EMAIL告警通知、语音报读、告警窗提示等告警相应处理。
2）提供告警过滤功能，可动态修改告警策略。
3）提供电子派修单。
4）快速故障定位。
5）支持数据与图像告警联动功能。
（3）丰富的业务支持功能：
1）符合电信总局要求的日、月、年、时间段、自定义等报表。
2）支持曲线图、柱状图、饼状图、棒状图等图表报表。
3）报表可以输出为Excel和HTML认识的数据格式。
4）集成门禁管理系统。
5）最完善的权限管理功能：支持分片区，分权限管理功能。

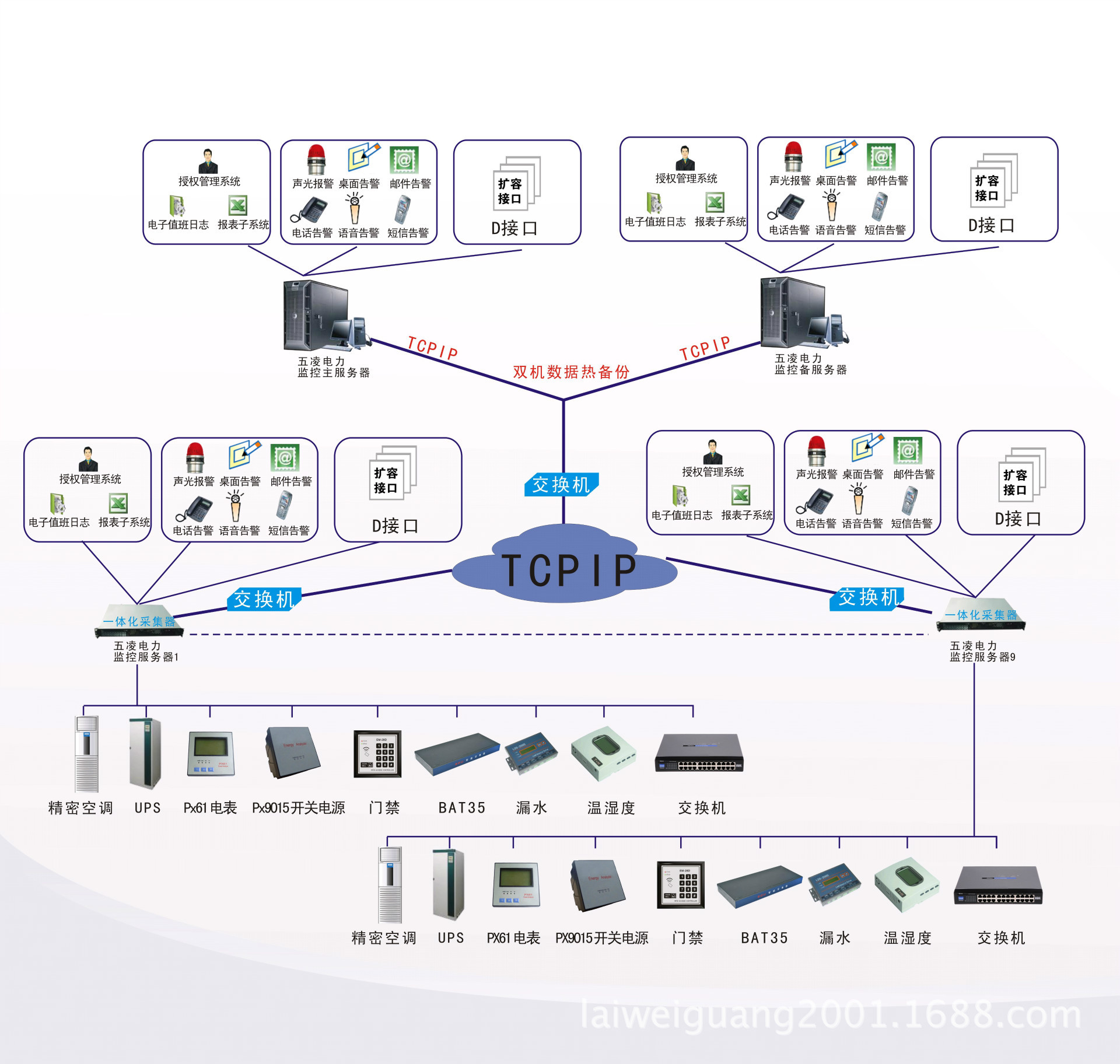

1.3系统架构
采用分布式系统架构,通过分中心可管理相当数量的机房。所有机房的数据实时传送到总中心，可考虑由总中心统一处理分中心的报警信息（如电话，短信，Email等）。本结构（分中心）在同一机构下拥有多个机房时，节省管理和运行成本，便于排除故障。
2.项目需求分析
本项目主要包括机房的动力、环境、安防三方面的监控内容，监控点表如下：
|
品目 |
序号 |
子系统名称 |
数量 |
|
机房监控 |
1 |
配电柜监测 |
1个 |
|
2 |
开关电源监测 |
1台 |
|
|
3 |
空调监测 |
6台 |
|
|
4 |
温湿度监测 |
10个 |
|
|
5 |
漏水状态监测 |
6套 |
|
|
6 |
烟雾状态监测 |
1个 |
|
|
7 |
门禁监控系统 |
2套 |
|
|
8 |
视频监控系统 |
15个 |
|
|
9 |
机柜温度控制系统 |
1套 |
|
|
10 |
PUE能源管理系统 |
1套 |
我司将根据本次招标项目的具体要求，结合该施工技术难度特点，精心组织施工，顺利将系统交付使用。根据甲方提供的图纸，我司对本工程进行优化设计，并在系统运行以后对机房管理人员提供培训、技术支持和维护服务。
3.对本工程施工总体目标的说明
衷心感谢给我们参加中心机房建设工程项目的机会，能够参加本工程投标工作，我们深感荣幸，也十分重视。经认真研究了该工程的招标文件和有关资料后诚恳的表示，完全接受招标文件中有关质量、工期、安全、文明施工的管理要求。我们有充分的信心和实力，共同建设好中心机房建设中的机房环境与设备监控系统项目。
4.整体方案设计

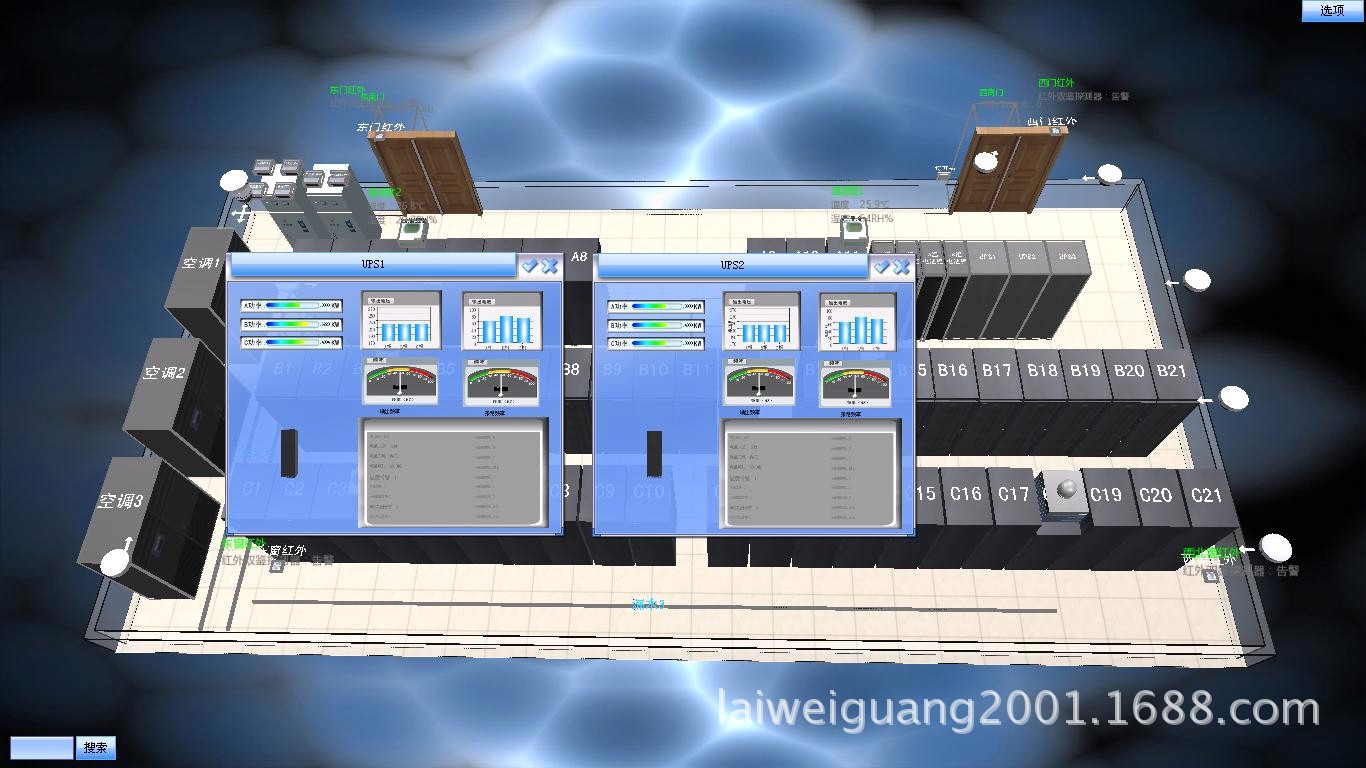

本方案基于B/S架构，对各监控单元监控对象的设备和参数进行集中管理，管理人员在监控中心对各个设备进行“五遥”（遥测、遥信、遥调、遥控、遥视）集中监控，对潜在和已经发生的危险进行实时监测，同时利用授权管理系统、电子值班日志、报表系统等三个模块进行辅助管理，把系统报警、事件，信号量历史数据及管理员操作日志等自动记录到数据库中，通过日报表、月报表和时间段报表生成各种表格、曲线供查询、导出、打印，或以excel或pdf格式导出、打印。软件界面及设备组态采用3D动画展示，提供管理者设备运行视图，展示整个机房所有设备运行参数与告警状态（颜色区分），无需页面切换，同时提供横向比较视图，即同时在一个窗口提供所有同类设备组态，方便同类横向比较，如一个窗口显示多个UPS组态，生动直观、操作简单。

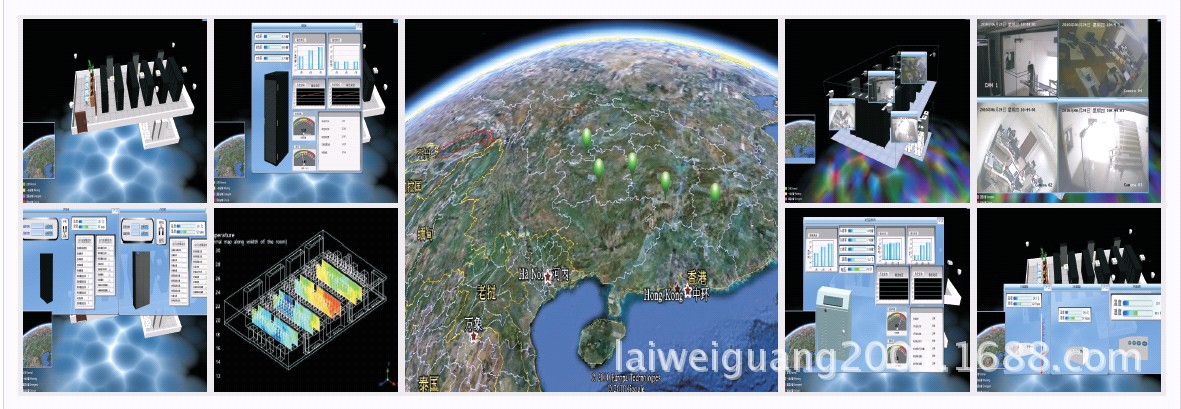

4.1软件界面显示方式
系统支持WEB 浏览、组态图、列表等多种显示方式，直观地显示后台各监控单元、短信猫、语音卡的通信状态与告警信息并记录，可在整体管理视图上通过逐层扩展，最后将故障定位在监控对象上。
4.2告警管理
一旦触发告警条件，在机房进行声光报警，报警信息通过机房的手机短信或电话报警系统发送给值班人员或相关职能领导。
系统提供多种告警提醒方式，支持监控中心现场的声光、语音、系统告警和远程短信、电话、邮件等告警方式，用户可按需组合，实现对机房的全天候自动监测，以达到无人值守目标。
报表系统中提供设备告警报表，通过设置监控站名称、设备名称、信号名称、子系统类型、报警类型等组合查询条件可获取包含告警信息、处理情况、告警统计信息的报表，可用excel或pdf格式供查询、导出、打印。
Web告警统计表：
4.3配置管理
P3000系统基于多站点树型结构管理，可在电子地图上精确定位并标注监控单元的地理位置，可在监控中心或远程对监控单元、监控对象、告警条件进行增、删、改等在线配置操作并下达时钟同步操作，实时监测各监控单元、监控对象的通信状态，检测到通信故障及时告警并记录历史告警数据供查询、导出、打印。
4.4报表管理
辅助管理模块报表系统把系统告警、派修、事件，信号量历史数据及管理员操作日志等自动记录到数据库中，通过日报表、月报表和时间段报表生成丰富的表格、曲线、饼图、柱状图等供查询、导出、打印，或以excel或pdf格式导出、打印。
4.5通信管理功能
实时监测各监控单元、监控对象的通信状态，检测到通信故障及时告警并记录历史告警数据供查询、导出、打印。
4.6安全管理
辅助管理模块分布式授权管理，包括员工管理、权限管理、权限分配功能，通过严格划分不同的操作、区域和专业权限组分配给不同角色管理员帐号，实现中国电信集团严格的三级授权分级管理访问控制权限。
管理员全部操作日志自动记录到数据库中，通过操作人员登录表和操作日志记录表生成丰富的表格、曲线、饼图、柱状图等供查询、导出、打印，或以excel或pdf格式导出、打印。
三级授权机制：
操作日志报表：
