北京三佳地感天线声磁系统产品，安装前请参阅本手册。
本手册仅针对声磁地感天线系统安装说明，相关调试的详细说明和解释请参阅<声磁系统主机箱调试说明书>
1.注意事项
设备安装前请消除安装范围的静电；
操作人员在触摸设备及连接电源时应穿戴绝缘手套；
褀装前，请检查安装环境。如果周边有任何类似产品，固定装置前请测试产品
产品必须远离强电磁辐射源，如发电机房、电力配电箱、电线槽、大型广告灯箱、冷冻柜和各种金属货架等。
请使用独立电源，确保电源插座的可靠性；
请确定产品接地；
请确认在4米安装范围内没有大功率设备或一些对产品有影响的电缆；
|
如果在设备安装范围4米内有其他设备独立工作，所有的天线或者主机箱必须进行线路短接。如右图。 |
|
2.褀装准备
A.基于商品电子防盗系统无线电磁的特点，我们强烈建议安装前进行产品测试。
B.渀认设备的安装位置
请确认在15米内没有安装同类检测器，如果不能避免，您需要将系统与其他检测器垂直安装，并减少系统探测距离。具体的安装位置和保护范围取决于实际的测试结果。
请确保系统与金属门框之间的距离超过15厘米
C.性能测试
系统安装位置的设置，需要根据安装说明书安装，之后连接电源测试系统萀性能，通过调整系统安装位置和检测距离达到基本的性能指标要求。
3.褀装指示
声磁系统供应电源是110VAC/60HZ漀爀220VAC/50HZ.
强烈建议使用独立电源
一个主机能同时连接3支天线工作。
3.1安装简图

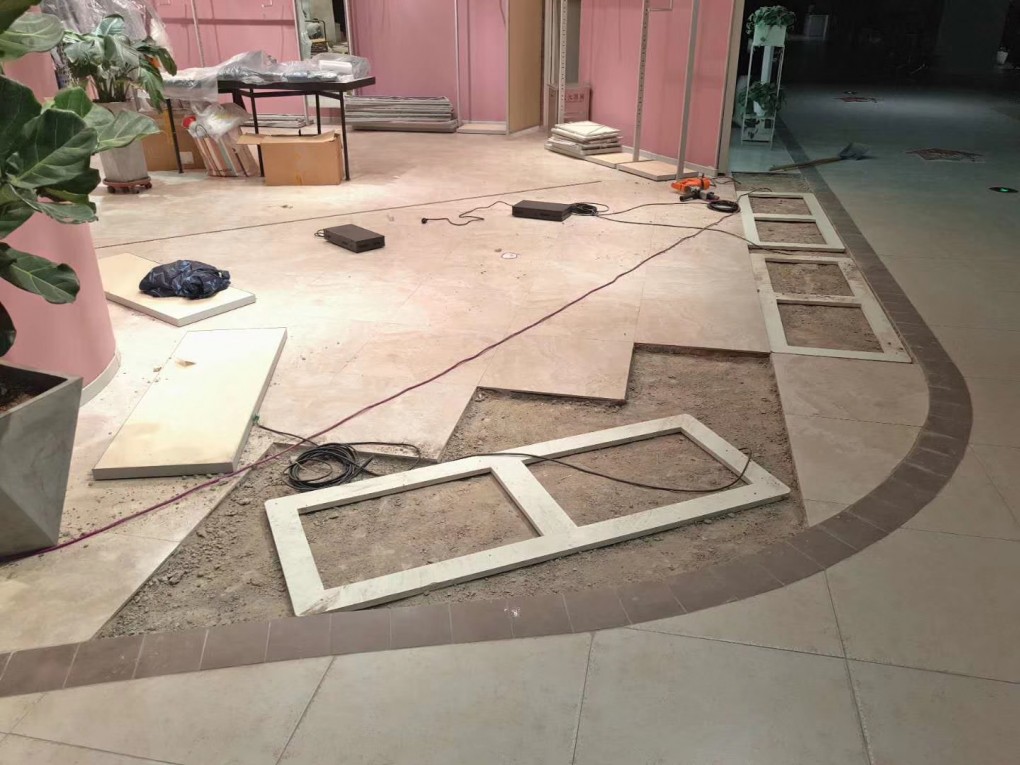

示例1：一个主机箱带三支地感天线，总覆盖入口宽度可达到6米。检测高度：大铅笔硬标签可达1.5米，软标签可达到1.0米.
示例2：一个主机箱带一支地感天线，和2支亚克力天线。中间通道距离可达4米。地感天线覆盖2米，2侧亚克力天线单边最高可达1.2米。
3.2主机板子
A.测试点TX1,吀堀2,吀堀3是测试主机连接的3支天线的电压的;
B.DSP-IN测试点是检测天线信号值和同步信号的；
C.每个天线在板子上对应的都有2行和7信号灯,第一行从左到右前三个绿色灯是”标签信号“指示灯;第四个红灯是“报警”指示灯;第二行黄色或橙色灯都是“噪音”指示灯。亮灯个数越多，标签信号越强；
D.灵敏度越高，检测距离就越宽，但是噪音值也会随之增高。
E.发射信号输出增益设置变弱，检测距离也会变短，但是发射信号输入设置太强容易烧毁发射点。
调试方法：用示波器探针连接匹配版的“I”点，慢慢将峰波调置为水平线。
外接设备连接口
|
|
序号 |
用途 |
描述 |
|
1 |
所有通道 |
连接地线后控制所有通道报警 (最大200mA) |
|
|
2 |
通道3 |
连接地线后控制通道3报警 (最大200mA) |
|
|
3 |
通道2 |
连接地线后控制通道2报警 (最大200mA) |
|
|
4 |
通道1 |
连接地线后控制通道1报警 (最大200mA) |
|
|
5 |
24V直流 |
最大200mA |
3.3天线匹配板
天线连接端口包含1个发射端口，2个接收端口。
|
序号 |
用途 |
颜色 |
|
1 |
接收 |
绿色 |
|
2 |
接收+ |
蓝色 |
|
3 |
发射控制线 |
白色 |
|
4 |
灯线 |
灰色 |
|
5 |
蜂鸣器 |
黄色 |
|
6 |
地线 |
橙色 |
|
7 |
状态回读 |
黑色 |
|
8 |
24V直流电 |
棕色 |
3.4连线
步骤1，将天线连接线穿过匹配版孔位，连接端口J13,J14,J15（1个发射端口2个接收端口）；
步骤2，连接匹配板和主机对应的接收和发射端口；
步骤3，把匹配版和主机放在安全的位置，需在天线10米范围；
步骤4，连接主机电源，天线可工作。
