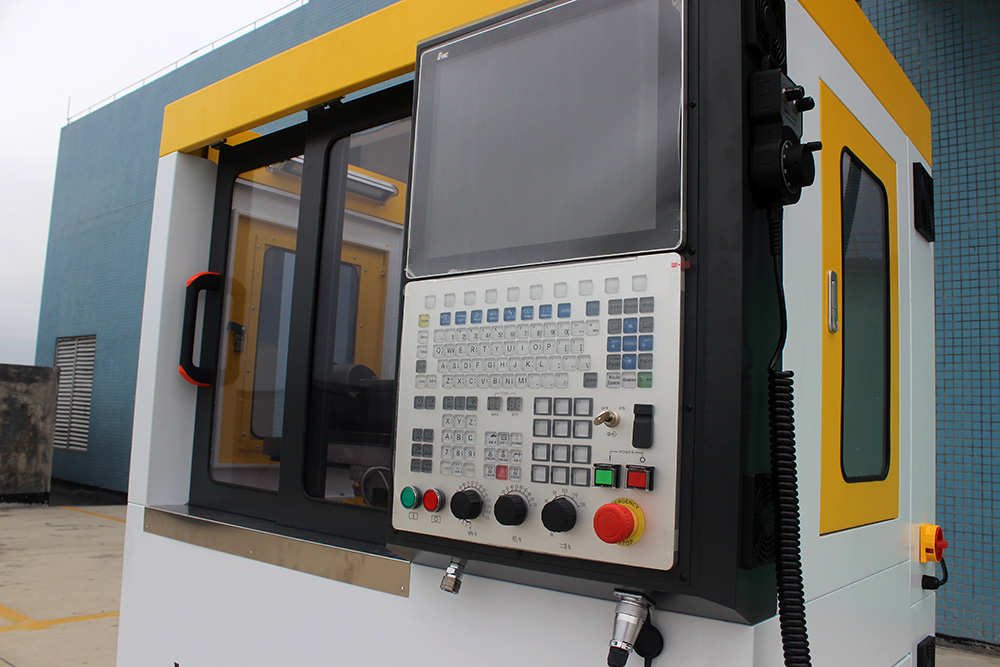

848DI小五轴教学机床采用通用机床结构模型,支持任意机床结构类型和任意旋转轴方向,最多可支持3直线轴+4旋转轴机床结构,涵盖21种常用五轴结构机床;支持RTCP功能,提供两种编程方式:旋转轴角度编程和刀具矢量编程。
于把大型的数控机床做小,目前的小型五轴加工中心能耗非常低,重量轻,同时有外壳全封闭保护,噪声会很小,不会影响周围环境和上下楼层,小型五轴加工中心功能和操作应该和大型工业数控机床差不多;学生都是通过CAD软件画图,然后通过CAM软件生成国标G代码后,传输到小型五轴加工中心的控控制器上,然后再运行机床;

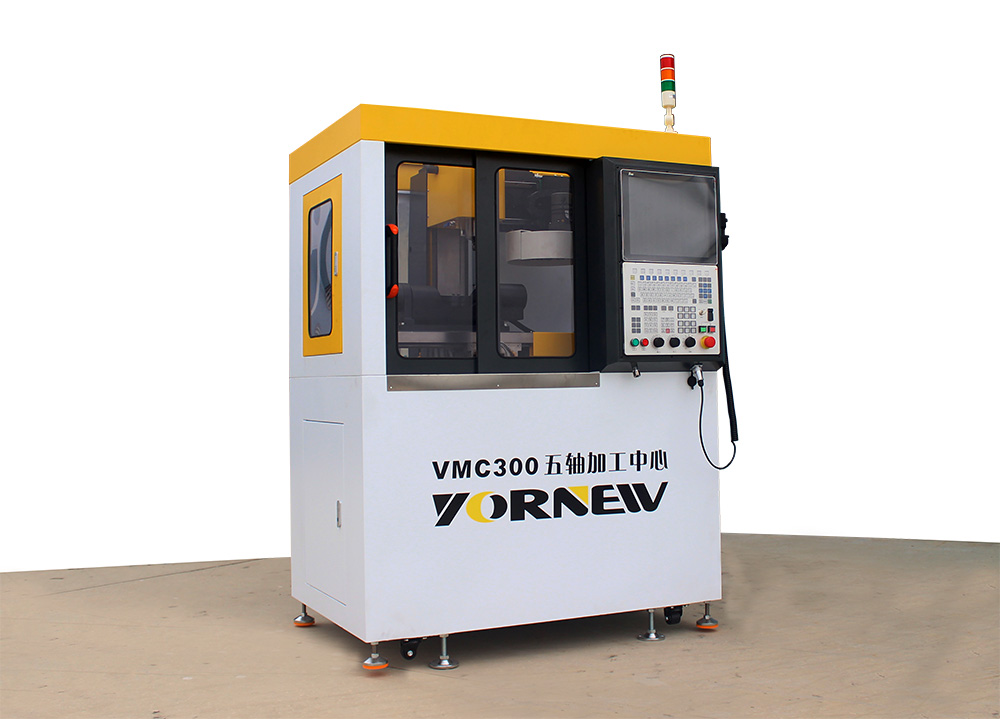

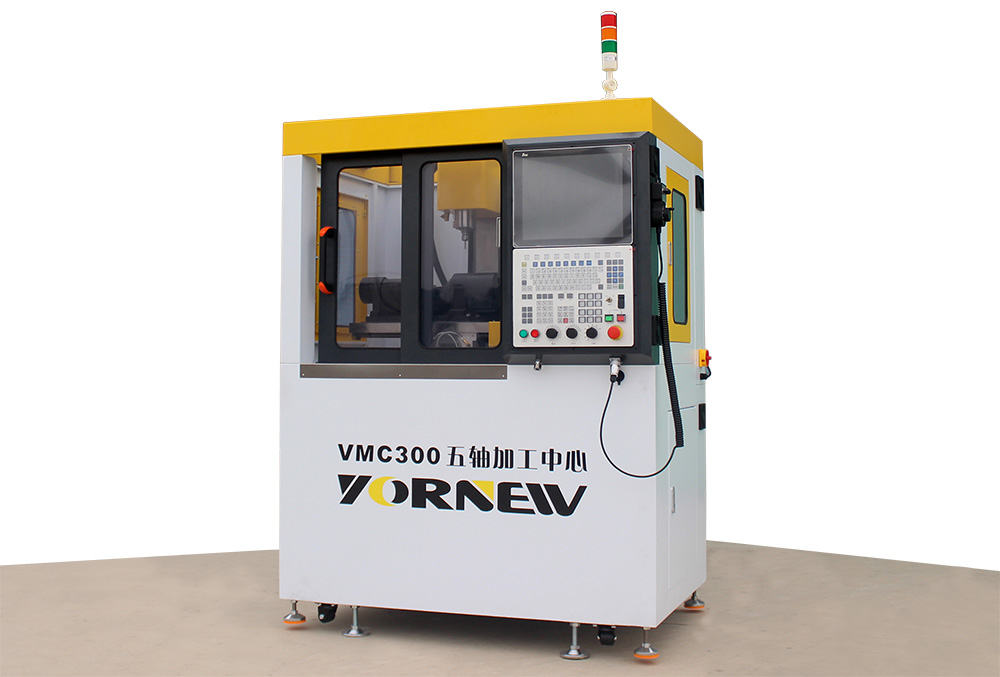

华中848Di系统小型五轴联动教学加工中心体积重量轻;放置灵活,不需要像以前概念要放置在一个专门的“工厂车间”里面,它们甚至可以放在办公室,华中848Di系统小型五轴联动教学加工中心解决这问题。
• 虽然小型五轴加工中心很小,但功能和控制器与全尺寸华中数控848Di完全相同,因此,学生可以学习实际机床操作和编程技术,而无需生产机床所要求的空间或资源。
• 带RTCP功能、五轴五联动数控系统、配置伺服电机,支持任意机床结构类型和任意旋转轴方向,最多可支持3直线轴+4旋转轴机床结构,涵盖21种常用五轴结构机床;支持RTCP功能,提供两种编程方式:旋转轴角度编程和刀具矢量编程;
• 500kg可放置二楼以上的办公室、教室等地方、占地面积少,无需专门的空间,使用220伏电压,任何空间都可以变成数控学习实验室 。
• 无需专用插座—连接到墙上插座即可
• 能加工各种空间平面、曲面、孔、槽等,特别适合复杂模具、叶轮等零件的加工,工件材料铝、铜皆可。
型/规格 | 订参数 | HNC300 |
数控系统 | 华中848Di五轴数控系统 | |
主轴 | 转速 | 50—24000rpm |
主轴锥度 | ISO20 | |
主轴电机 | 1.5Kw,高速主轴 | |
主轴端部至工作台面距离 | 320mm | |
工作台面距地面高度 | 780mm | |
工作台 | 五轴工作台 | Ø110mm |
三轴工作台 | 450×160mm | |
行程 | X/Y/Z轴 | 300x175x270mm |
A/C轴 | +30~-120度x 360° | |
进给速率 | X/Y/Z轴快进速度 | 10 m/min |
切削进给率 | 1—4000 mm/min | |
自动换刀系统 | 刀库 | 斗笠式 |
总刀数 | 10工位 | |
大刀具直径 | Ø13 | |
换刀时间(T-T)/换刀方式 | 4sec / 短途径任意换刀 | |
定位精度 | X/Y/Z直线轴 | 0.02mm |
A C | 18″ | |
重复定位精度 | X/Y/Z直线轴 | 0.01mm |
旋转轴 C | 16″ | |
倾斜轴 A | 12″ | |
外形尺寸 | 长×宽×高 | 1360×990×1800 |
机器重量 | 净重 | 500 kg |
