Medical Catheter Wire Stripping – Polyimide / Enamel Wires

医用导管导线剥离-聚酰亚胺/漆包线



介绍

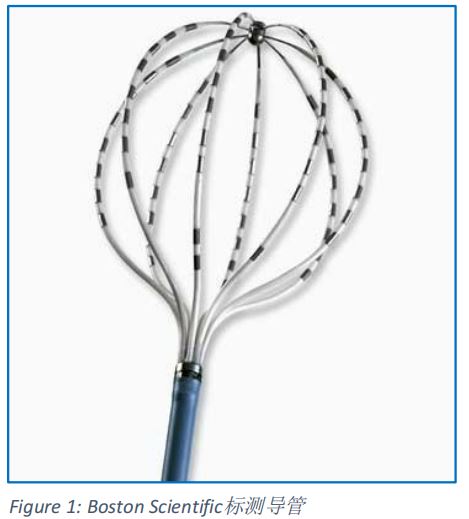

电生理学的最新进展要求将越来越多的传感器和导线封装到越来越小的封装中。 聚酰亚胺（也称为搪瓷）型绝缘层由于其薄而坚韧的绝缘层而提供了最高密度的互连。42AWG至50AWG的线规现在很常见，小于50AWG的电线也有应用。这些电线很难剥掉。只有两种真正的选择：机械刮擦或热浸。 由于导线损坏，前者对小型仪表提出了挑战，而后者由于安全问题和残留物而不受欢迎。即使是用二氧化碳激光器进行的标准激光剥离也不是一种解决方案，因为长波长的光意味着留下了无法焊接的微观残留物。





解决方案

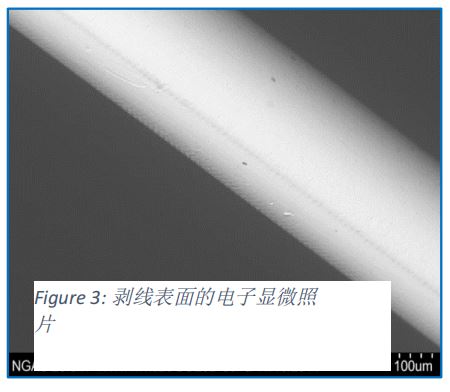

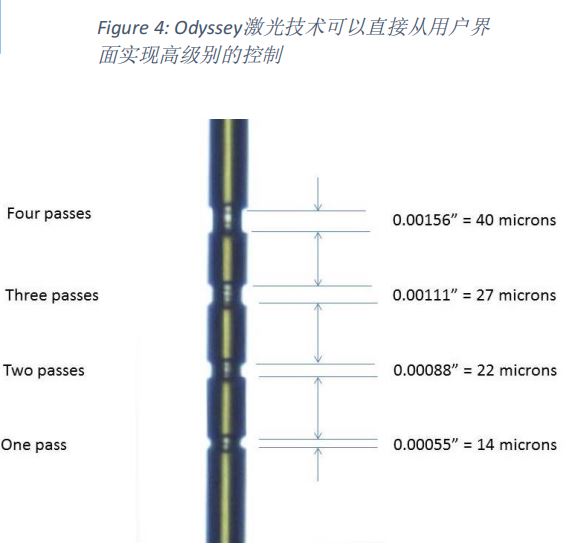

我们的Odyssey紫外线激光技术为去除聚酰亚胺类绝缘提供了一种温和而强大的方法。紫外线的短波长与纳秒持续时间的脉冲相结合，使牙釉质能够立即蒸发。通过调整激光脉冲的能量，可以完全去除搪瓷，同时留下干净的金属表面进行焊接。这个过程足够温和，可以在不去除金、银或锡等薄镀层的情况下留下。与购买和运行非常昂贵的老式气体基准分子技术不同，奥德赛系统采用了现代固态激光技术，没有危险的消耗性气体。此外，利用“直接写入”技术意味着可以通过用户界面直接编程条形图案，不需要繁琐的激光束掩模和成像。

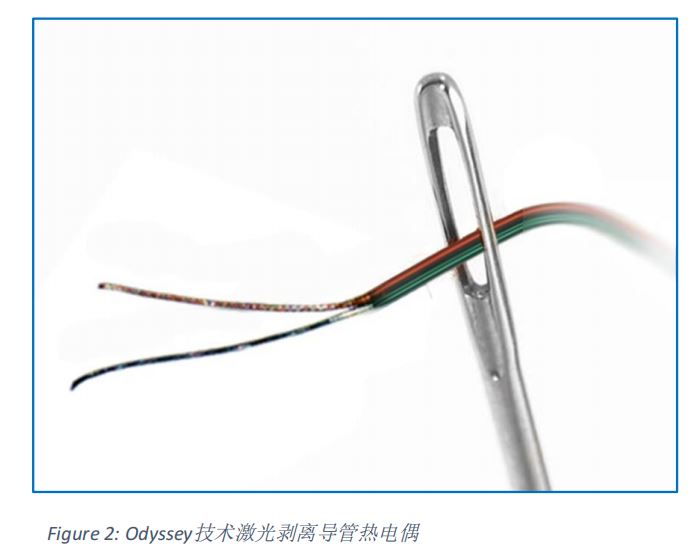

预切割的电线，如从导管手柄突出的电线，可以使用Odyssey-4stripping系统直接剥离。电线也可以直接从线轴上自动剥离，然后重新缠绕或切割成一定长度。或者，LWS可以在ISO9001认证的生产设施中，为您执行此过程。

通过控制激光脉冲能量，也可以用相同的激光源激光切割细线——这是控制剥线长度的一种方便而准确的方法。





同样的激光技术也可以用于清洁地切割电线。

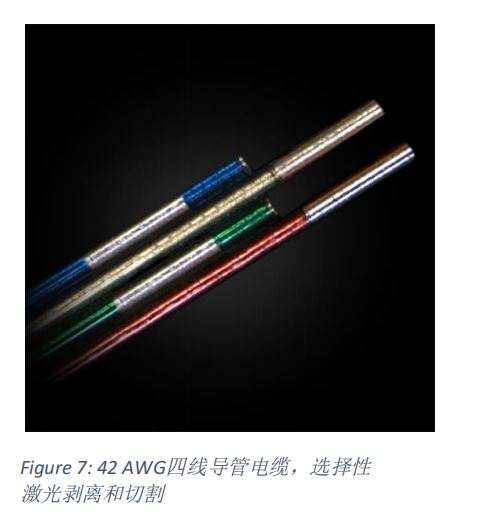

许多专业的电线制造商能够制造多线带状电缆，如果可以在带状电缆中剥离窗口以直接结合到柔性电缆或PCB，那么在设备设计中可以非常方便。这只能通过先进的激光剥离技术来实现。为了实现理想的连接，有必要选择性地剥离一根电线而不影响相邻的电线。此外，激光切割电线通常很方便，以进一步帮助焊接过程。
