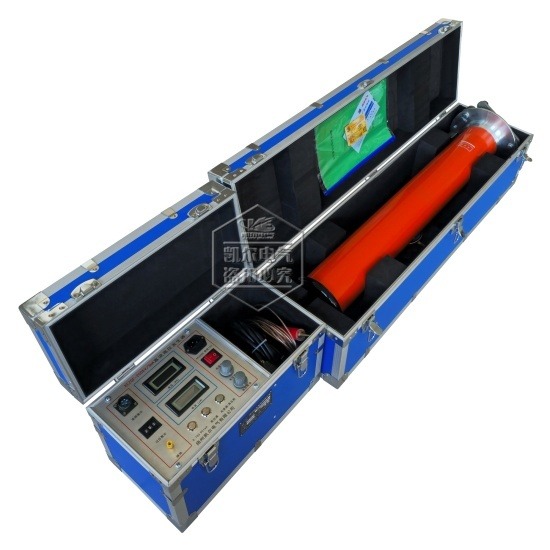

KEZGF-200KV系列 直流高压发生器
一、产品概述:
KEZGF-200KV系列直流高压发生器是根据电力行业标准ZBF24003-90《便携式直流高压发生器通用技术条件》的要求研究、设计、制造。本系列便携式便携式直流高压发生器适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验，是当今非常理想的直流高压试验设备。
KEZGF-200KV系列直流高压发生器采用高频倍压电路，率先应用PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能稳定的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损环。
二、产品特点：
1、体积小、重量轻、更美观、更可靠、操作简便、功能齐全，便于野外使用，是当今非常理想的可靠产品。
2、采用稳定技术、工艺制造，率先应用PWM高频脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件，利用高频技术提高频率，频率高达100kHz，从而使输出高压稳定度更高，波汶系数更小。
3、准确度高、测量准确。电压、电流均为数字显示，电压分辨率为0.1kv，电流分辨率为0.1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
4、电压调节稳定度高，全量程平滑调压，输出电压调节采用单个多圈电位器，升压过程平稳，调节准确度高，并设计有粗调和细调功能。电压调节度优于0.1％，电压、电流测量误差小于1.0％，脉动因数优于0.5％。
5、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强，保护完善可靠，使操作安全，各种技术指标均优于行业标准及优于同类产品。
6、增设了高准确度75％V DC-1mA的功能，做氧化锌避雷器测量带来很大的方便。轻轻一按无须计算。本仪器控制箱上有75％的电压功能键，在做避雷器氧化锌试验时，当电流升到1000uA时，就打开0.75的按钮，这时，电压表、电流表所显示的值就是75％的数据，做完后应立即将升压的旋钮回到零位上，同时，将细调电压旋钮回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它试验。
7、方便的过电压整定设置功能，采用了数字拨盘开关，能将整定电压值直观显示，使你操用更随意，显示数值单位为kv。
8、倍压筒可分节结构，现场使用，灵活方便，一机多用，经济实惠。
9、底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。
三、技术参数:
1、输出电压（kV）：0～200KV（注：负极性输出）
2、输出电流（mA）：2mA、3mA、5mA（电流输出等级客户自行选择购买）
3、机箱重量（kg）：4.3～4.5Kg
4、倍压筒高度（mm）：Φ80×500mm
5、倍压重量（kg）：6.5～7.6Kg
6、高压极性： 负电压极性，零电压启动，连续可调
7、工作电源：AC 220V±10％、50Hz
8、电压测量误差：1.0％（满度）±1个字，分辨率0.1％kV
9、电流测量误差：1.0％（满度）±1个字，分辨率0.1％uA
10、过压整定误差：≤1.0％
11、0.75切换误差：≤0.5％
12、波纹系数：≤1.0％
13、电压稳定度：随机波动，电源电压变化±10％时≤0.5％
14、工作方式：间断使用;额定负载30分钟；1.1倍额定电压使用:10分钟
15、环境温度：-15℃～45℃
16、相对湿度：当温度为25℃时，不大于80％（无凝露）
17、海拔高度：3000米以下
