u 送料速度快，定位精度高

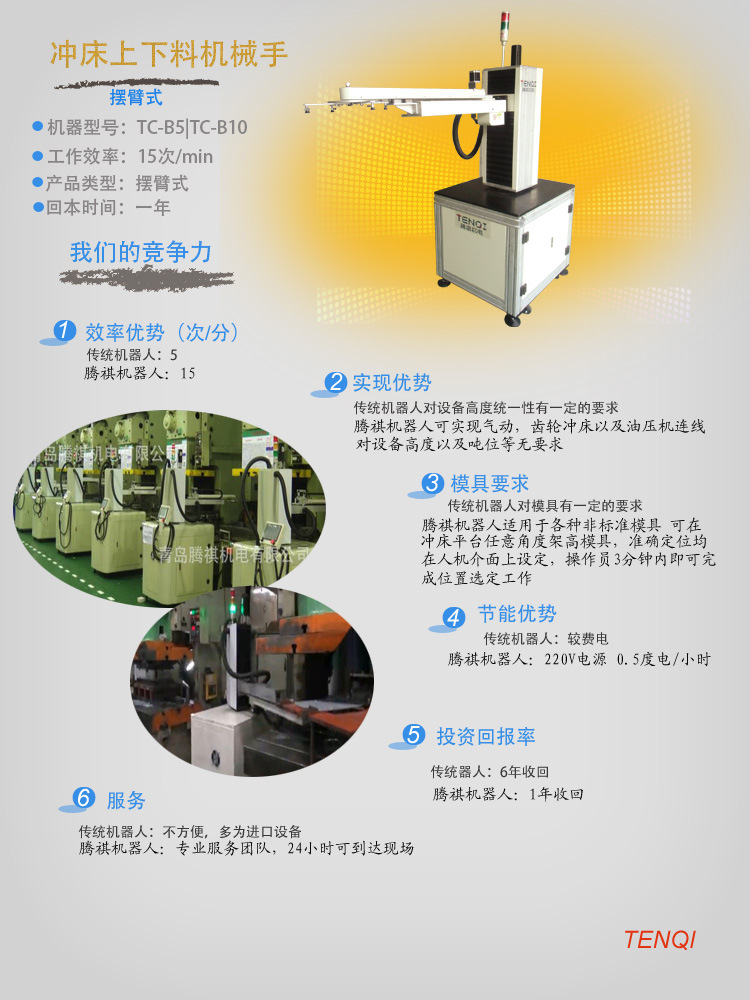

u 冲床上下料机械手由5轴组成
u 由控制器控制，可实现多种动作
u 可根据用户的需要定做
2、应用领域
u 冲床上下料机械手可用在冲床的冲压件送料和拾取上，送料速度快
产品选型资料
设备外形尺寸
|
设备型号 |
设备总高H（mm） |
底座总宽B（mm） |
底座总长 L（mm） |
旋转半径 S（mm） |
吸盘高度A（mm） |
|
TC-B5 |
1700~1800 |
700 |
850
|
1200~1750 |
1000~1500 |
|
TC-B10 |
各轴行程
|
项目 |
第一轴 |
第二轴 |
第三轴 |
第四轴 |
第五轴 |
|
行程 |
±160° |
500mm |
-180° |
450mm |
±360 |
设备性能
|
项目 |
TC-B5 |
TC-B10 |
|
|
电源 |
输入电源电压（v ) |
210~240 |
|
|
额定功率（kw） |
约0.5 |
||
|
操控模式 |
手动/自动模式(拖拽编程) |
||
|
运行效率（次/分） |
15※ |
||
|
位置反复精度（mm） |
±0.1 |
||
|
可搬运质量（kg） |
≤5 |
≤10 |
|
|
本体质量（kg） |
理论数值260kg |
理论数值300kg |
|
※：负载为5kg时， 效率为15次，负载减小，运行效率可相应提高
1，冲床机械手持续稳定的机械手工作，确保了产品的品质稳定，提高产品质量，机械手15次/分的节奏相比人工而言更快，效率更高
2，可以实现一人值守多台机器的生产，改善人员质量，节约生产节拍时间
3，冲压是比较容易出现工商的工作，现在愿意从事这方面工作的人员越来越少，所以企业招工面临比较大的问题，冲压机械手可以缓解招工压力，减少人员流动
4，满足安全法规，改善生产条件，通过自动化生产上下料，避免对人工造成伤害
5，降低投资成本，降低运营成本，冲床机械手使用寿命长，回本快，一年回本，省去了余下时间的人工成本
6，扩大生产，增强生产灵活性
7，减少资材浪费
