上海兴麦隆 ET8260法兰电动二通调节阀 三通阀 暖通空调


品牌: Shinmyron
压力: 1.6mpa、2.5mpa
阀体材质: 球墨铸铁、铸钢
连接方式: 法兰式
单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 上海 上海
有效期至: 长期有效
最后更新: 2024-09-04 11:59
浏览次数: 1178

公司基本资料信息
详细说明

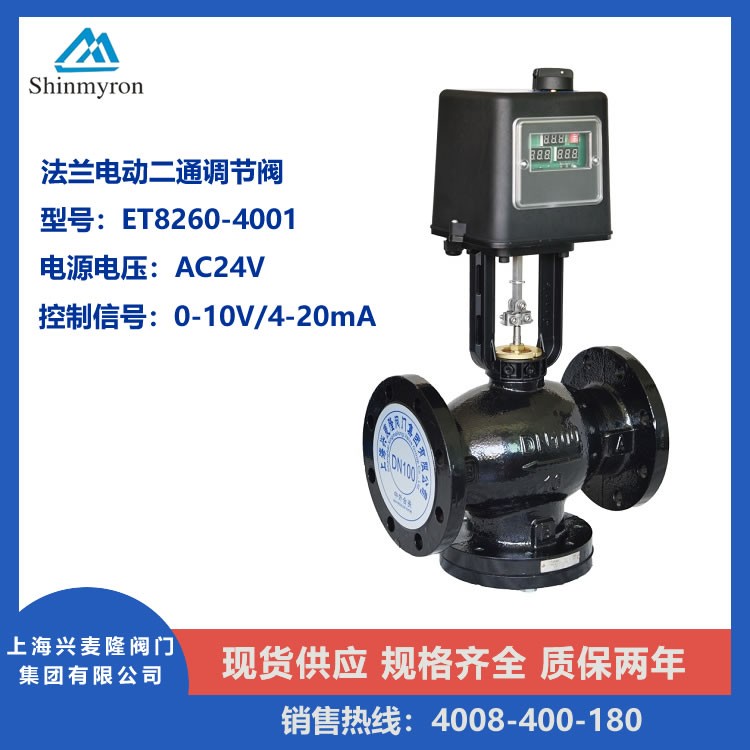

 ET8260法兰电动调节阀

  产品概述

     ET8260系列电动调节阀是由作用力4000N电动执行器与口径DN80-DN300调节阀体组合而成的电动调节阀系列。其广泛应用于空调、制冷、采暖以及其它楼宇自动控制系统中,可精确调节系统中的介质流量,从而达到控制系统温度、湿度、压力和节能的目的。

产品特点

1. 执行器选用铝压铸的支架和外罩,体积小,重量轻,强度高。

2. 执行器选用永磁同步可逆电机,带有过载保护功能,限位开关,执行器自行停止。

3. 工作电压:AC24V±10﹪50/60HZ(也可以订制选用AC220V)

4. 控制信号:开关/浮点信号     模拟:0-10V/4-20MA信号

5. 阀体结构形式有两通单做阀,两通平衡阀,三通分流阀及三通合流阀

6. 阀体与管道的连接形式为PN16GB9113.3法兰连接。

7. 阀体可选铸钢,铸铁以适应不同工作介质及温度,介质温度较高时,阀体可选择散热性。

8. 带有阀门行程自适应功能,便于现场安装和调试。

9. 可选配手动装置,实现手动打开/关闭,执行器的设计符合IEC国际标准。

阀体技术参数

阀体型号

DN80

DN100

DN125

DN150

DN200

DN250

DN300

DN350

阀杆行程

4

4

4

4

4

4

4.5

4.5

最大压差(MPa)

0.2

0.2

0.2

0.2

0.2

0.2

0.2

0.2

流量系数kv值

35

52

88

140

210

320

410

460

公称压力

1.6MPa

整体参数

1.阀体2.阀芯3.阀帽4.阀杆5.驱动器连接件6.阀门驱动器

液体温度

水:-10℃~95℃、可定制蒸汽::-10℃~250℃

介质

冷/热水、蒸汽等





材料

阀体

球墨铸铁、铸钢、不锈钢

阀芯

球墨铸铁、不锈钢

阀杆

不锈钢

密封

聚四氟填充,V型密封,弹簧自补偿、304

泄漏量

单做阀小于KV值的0.04%,套筒阀小于Kv值的0.04%



执行器技术参数

控制类型

可逆的,递增控制

比例式型正转或反转

电源电压

                AC24V±10﹪50/60hz,也可制采用AC220V±10﹪50/60HZ

电机形式

                                   交流永磁同步可逆电机

作用力

4000N

控制信号

增量/浮点信号或0-10V或4-20mA

反馈信号

增量/浮点信号或0-10V或4-20mA

功率消耗

16VA

运行速度

4.2/mm

控制板

4000N可数显输入输出以及反馈数值情况,(千分比)

最大行程

45mm

净重

4kg

防护等级

IP54

工作温度

-10℃~280℃(低温时介质须不结冰凝固、高温时阀门须加散热功能)

储存温度

-20℃~60℃

主要外形连接尺寸

阀体通径

DN80

DN100

DN125

DN150

DN200

DN250

DN300

DN350

长度

290

320

340

375

395

460

500

570

高度

600

620

630

650

830

850

950

980

法兰孔数

8

8

8

8

12

12

12

12
