产品概述

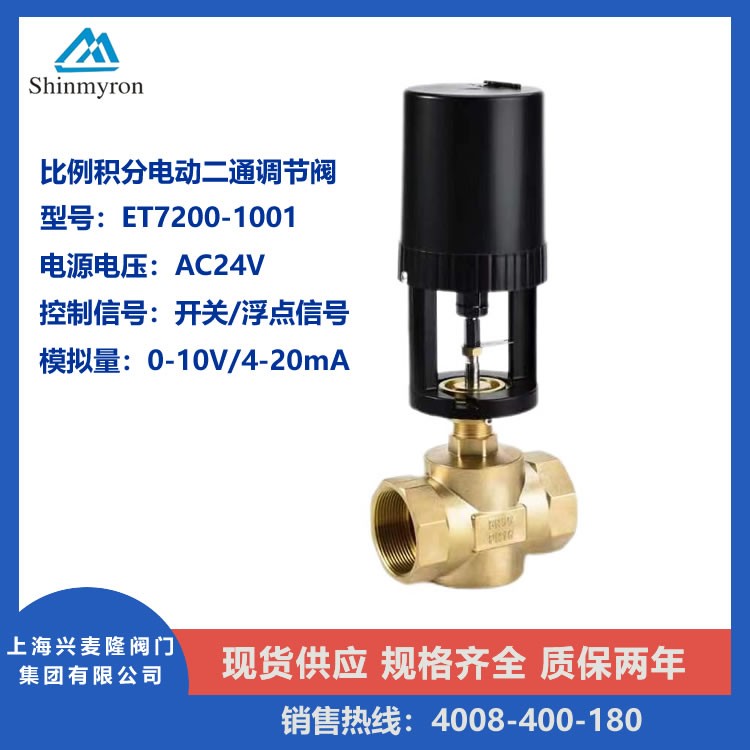

ET7200系列电动调节阀是由作用力1000N电动执行器与口径DN20-DN65调节阀体组合而成的电动调节阀系列,其广泛应用于空调制冷,采暖以及楼宇自动控制系统中,可精确调节系统中的介质流量,从而达到控制温度,湿度,压力和节能的目的。
产品特点:
1.执行器之家采用铝压铸成型(表面经喷砂烤漆处理)外壳用ABS工程塑料,体积小,重量轻。
2.执行器选用可逆同步电机,具有过载限位开关保护功能,带限位开关,执行器电机自行停止。
3.工作电压:AC24V±10% 50/60Hz(也可以订制选用AC220V)
4. 控制信号:开关/浮点信号/开关带无源信号反馈
模拟:0-10V/4-20mA反馈输出可选电压0-10V、或电流信号4-20mA DC。
阀体技术参数
阀体型号 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
|
阀杆行程 |
20 |
20 |
20 |
20 |
20 |
20 |
|
压差(mpa) |
0.3 |
20 |
0.3 |
0.3 |
0.3 |
0.3 |
|
流量系数KV值 |
10 |
10 |
16 |
25 |
40 |
63 |
|
公称压力 |
1.6mpa |
||||||
液体温度 |
水-10℃-95℃ 蒸汽-10℃-180℃ |
||||||
介质 |
冷/热水,蒸汽等 |
||||||
材质 |
阀体 |
黄铜、不锈钢、铸钢(蒸汽须选择法兰铸钢、不锈钢阀体 |
|||||
阀芯 |
黄铜,不锈钢 |
||||||
阀杆 |
不锈钢 |
||||||
密封 |
四氟填充,V型密封,弹簧自补偿、WCB、304 |
||||||
泄漏量 |
单座阀小于KV值得0.04% |
执行器技术参数
执行器型号 |
ET7200-1003 |
ET7200-1002 |
ET7200-1001 |
动作/控制 |
可逆的,递增控制 |
可逆的,递增控制 |
比例式制型正转或反转 |
电源电压 |
AC220V 50/60HZ±10% |
AC24V 50/60HZ±10% |
AC24V 50/60HZ±10% |
电机型式 |
交流永磁同步可逆机电 |
||
作用力 |
1000N |
1000N |
1000N |
控制信号 |
增量/开关信号 |
开关/增量/浮点信号 |
0(2)~10VDC或0(4)~20mADC |
反馈信号 |
/ |
无源信号(可选有源) |
0(2)~10VDC或0(4)~20mADC |
功率消耗 |
7.5VA |
7.5VA |
7.5VA |
行程 |
25mm |
25mm |
25mm |
工作温度 |
-10~-90 |
-10~-90℃ |
-10~-9℃ |
工作湿度 |
10%90%RH无结露 |
主要外形连接尺寸
阀体型号 |
规格 |
形式 |
最大压差MPa |
KV值 |
尺寸(L |
尺寸(H+H1) |
GS6620 |
DN20 |
二通 |
0.3 |
8 |
10 |
28 |
GS6620 |
DN25 |
二通 |
0.3 |
10 |
11 |
29 |
GS6620 |
DN32 |
二通 |
0.3 |
16 |
12 |
32 |
GS6620 |
DN40 |
二通 |
0.3 |
25 |
12.5 |
35 |
GS6620 |
DN50 |
二通 |
0.3 |
40 |
13 |
35 |
GF8042 |
DN65 |
二通 |
0.3 |
65 |
25.5 |
47 |
GS6620-3 |
DN25 |
三通 |
0.3 |
10 |
11 |
35 |
GS6620-3 |
DN32 |
三通 |
0.3 |
16 |
12 |
35 |
GS6620-3 |
DN40 |
三通 |
0.3 |
25 |
12.5 |
41 |
GS6620-3 |
DN50 |
三通 |
0.3 |
40 |
13 |
41 |
GF8042-3 |
DN65 |
三通 |
0.3 |
63 |
25.5 |
52 |
