产品概述：

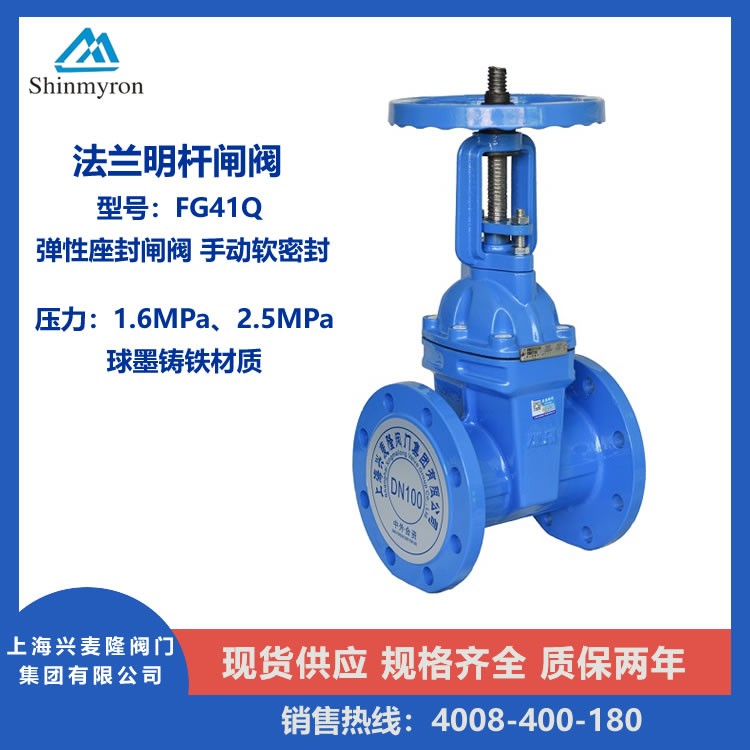

FG41Q明杆弹性座封闸阀，承压部件为铸铁、闸板包胶：表面采用无害环氧树脂静电喷塑涂装，可用于饮水管路：阀体采用无闸槽设计，不会造成污物淤积，更适用于污水工况。广泛应用于自来水、污水处理、冶金石油、建筑、化工、电力等行业。
主要零件材料
|
零件名称 |
阀体/阀盖/手轮 |
闸板 |
填料 |
阀杆 |
|
材料 |
灰铸铁/球墨铸铁 |
球铁+三元乙丙橡胶 |
石墨 |
不锈钢 |
主要外形连接尺寸
|
DN（mm） |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
|
H（全关） |
322 |
332 |
350 |
420 |
581 |
581 |
736 |
882 |
1009 |
1300 |
1380 |
|
H（全开） |
374 |
398 |
429 |
524 |
721 |
736 |
942 |
1013 |
1117 |
1655 |
1805 |
注：本表中结构长度按GB/T 12221标准。
