酸雾塔

　　封闭房--进风管道--风机（或进风段）--进风段第一段滤料层（第一级中和反应段）--第二级滤料层（第二级中和反应段）旋流板--出风帽盖--排风管（或吸入段风机）。

2.工作原理

　　本装置采用氢氧化钠溶液为吸收中和液来净化酸雾废气。气体由离心通风机吸入进风段，先由上向下，然后再由下向上流动，先经过第一滤料层，与第一级喷咀喷出的中和液接触反应。吸收后的废气继续向上流动至第二、第三滤料层，与第二级、第三级喷咀喷出的中和液接触，再次发生中和反应，然后通过旋流板，由风帽和排风管排入大气中。

　　吸收塔中的吸收液采用2~6%的NaOH水溶液。由于吸收液循环使用，在使用过程中浓度不断降低，当吸收液浓度低于2%时补加至6%，当吸收液中的盐浓度大于20%时需进行吸收液更换。

3.酸雾吸收塔特点

　　（1）净化效力高、耐腐蚀性强，高强度、低噪声、耗电省、体积小，拆装维修方便，轻巧耐用。

　　（2）酸雾吸收塔采用pp材料分段制作。塔体外表面耐水、耐老化，且耐酸碱腐蚀性佳，强度大，使塔体强度绝对可靠。

　　（3）喷淋形式采用两层填料，两级喷淋，使气液充分接触，净化效率可达95%。每个塔配用一台玻璃钢离心通风机和塑料水泵即可，有效减少投资、占地。

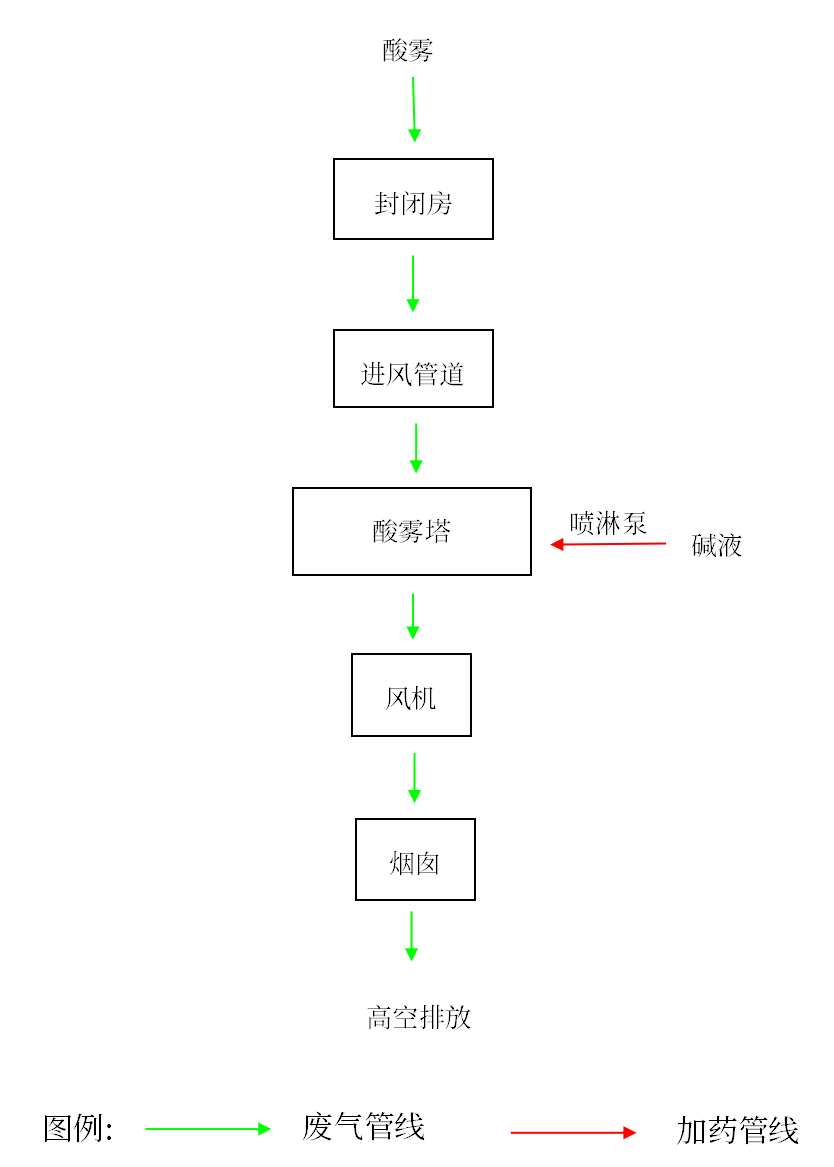

酸雾处理工艺流程图
